เหล็กไวด์แฟรงค์ เหล็กวายแฟรงค์ WF เหล็ก H-Beam มอก. ราคาถูก Wide Flange

โครงสร้างเหล็ก เหล็ก ไวด์แฟลงจ์ ไวด์แฟรงค์ Wide Flange WF มอก. ราคาถูก

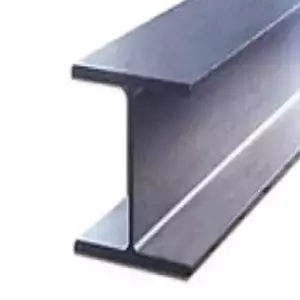

เหล็ก ไวด์แฟลงจ์ ไวด์แฟรงค์ Wide Flange WF คืออะไร?

เหล็กไวด์แฟลงจ์ WF ลักษณะที่เด่นชัด ของเหล็กประเภทนี้ คือขนาดท่อนกลางยาวกว่าปีก จะนำไปใช้ในงานก่อสร้างอาคาร เป็นชิ้นส่วนของ เสา คาน โครงหลังคา ในประเทศไทย Wide Flange ไวด์แฟลงจ์ ไวด์แฟรงค์ ที่มี จะอยู่ในหมวดของ H Beam เพียงแค่สังเกตขนาดที่ไม่เท่ากันเท่านั้น ก็จะสามารถระบุได้ว่าเป็น ไวด์แฟรงค์ ในบ้านเรามักรวมเหล็กประเภทนี้อยู่ใน มอก. ของ H-Beam เนื่องจากมีการผลิตที่เหมือนกัน สิ่งที่แตกต่างอย่างเห็นได้ชัดของเหล็กไวด้แฟลงจ์ เมื่อเทียบกับ เอชบีม ก็คือขนาด บริเวณ Web และ Flange ที่ไม่เท่ากันของเหล็ก Wide Flange เหมาะกับงานโครงสร้างอาคาร งานก่อสร้างสะพาน คาน

เหล็กไวด์แฟรงค์ SYS PRIMERBOND ไพรเมอร์บอนด์ เหล็กโครงสร้างพร้อมทำสีรองพื้นกันสนิม มาตรฐาน SYS

เหล็กไวด์แฟรงค์ เคลือบสีสำเร็จ หรือที่เรียกกันว่า SYS PRIMERBOND ไพรเมอร์บอนด์ เหล็กโครงสร้างพร้อมทำสีรองพื้นกันสนิม มาตรฐาน SYS เป็นสินค้ากลุ่มทำสีกันสนิมสำเร็จจากโรงงาน โดยได้ผ่านการคัดเลือกกรรมวิธีการขัดและทำความสะอาดผิวที่ผ่าน ISO8501 ที่เป็นวิธีเฉพาะที่ SYS คัดเลือกสรรค์ ให้กับสินค้ากลุ่ม PRIMERBOND ด้วยการขัด และทำความสะอาดที่ละเอียดลึกถึงทุกอณูของพื้นผิว ช่วยให้ตัวเหล็กและสีที่ทำรองพื้นยึดเกราะได้ดียิ่งขึ้น

นอกจากนี้ SYS PRIMERBOND ไพรเมอร์บอนด์ เหล็กโครงสร้างพร้อมทำสีรองพื้นกันสนิม มาตรฐาน SYS ยังเลือกวิธีการพ่นสี โดยเลือกคุณภาพสีที่ดีที่สุด ที่เหมาะกับการใช้งาน และยึดเกาะพื้นผิวเหล็กได้ดี ทำให้ "ทนสนิม" และ "กันสนิม" ได้มากกว่าเหล็กทั่วไป โดย SYS PRIMERBOND ไพรเมอร์บอนด์ เหล็กโครงสร้างพร้อมทำสีรองพื้นกันสนิม มาตรฐาน SYS มีด้วยกัน 2 รุ่น คือ

• รุ่น PRIMERBOND
• รุ่น PREMIUM

การสังเกตเหล็ก H Beam ของแท้จาก SYS

ข้อดีของการใช้เหล็กรูปพรรณรีดร้อน

• ลดระยะเวลาการก่อสร้าง ทำให้ลดภาระดอกเบี้ยของโครงการ เปิดใช้งานได้รวดเร็ว
• เตรียมงานจากโรงงานได้ และใช้แรงงานน้อยกว่าการก่อสร้างด้วยระบบอื่น
• ออกแบบโครงสร้างให้มีช่วงเสากว้าง กว่าโครงสร้างระบบอื่น ไม่เปลืองพื้นที่ใช้งาน
• ออกแบบงานสถาปัตยกรรมได้หลากหลายเช่น ตัดโค้ง ทำใครงสร้างโปร่ง หรือทำส่วนยื่่นได้มาก
• โครงสร้างมีน้ำหนักเบา ทำให้ประหยัดฐานราก ลดการขนส่ง และพื้นที่กองเก็บวัสดุ
• ตรวจสอบ ควบคุมคุณภาพ และบำรุงรักษาได้สะดวกกว่าโครงสร้างอื่น
• มีความแข็งแรง สามารถรับแรงสั่นสะเทือนและแผ่นดินไหว ได้ดีกว่าโครงสร้างระบบอื่น
• ก่อสร้างในที่จำกัดได้สะดวก ไม่ก่อให้เกิดมลภาวะฝุ่น
• ดัดแปลง ต่อเติม หรือรื้อไปสร้างใหม่ได้ ไม่ต้องทุบทิ้ง
• สามารถนำวัสดุมาหมุนเวียนได้ 100%

ขั้นตอนการผลิตเหล็กรูปพรรณรีดร้อนโดยสังเขป

เนื่องจากผลิตโดยการหลอมและรีดร้อนขึ้นเป็นท่อน เหล็กโครงสร้างชนิดนี้จึงมีเนื้อเดียวกัน ไม่มีรอยเชื่อมระหว่างส่วนต่างๆ ดังนั้นคุณสมบัติของหน้าตัดจึงสม่ำเสมอกว่าเหล็กโครงสร้างชนิดอื่นเช่น เหล็กรูปพรรณกลวงซึ่งทำจากเหล็กม้วนและเชื่อมตามยาว กับเหล็กโครงสร้างรูปพรรณเชื่อมประกอบที่ทำจากเหล็กแผ่นสามชิ้นเชื่อมเข้าด้วยกัน

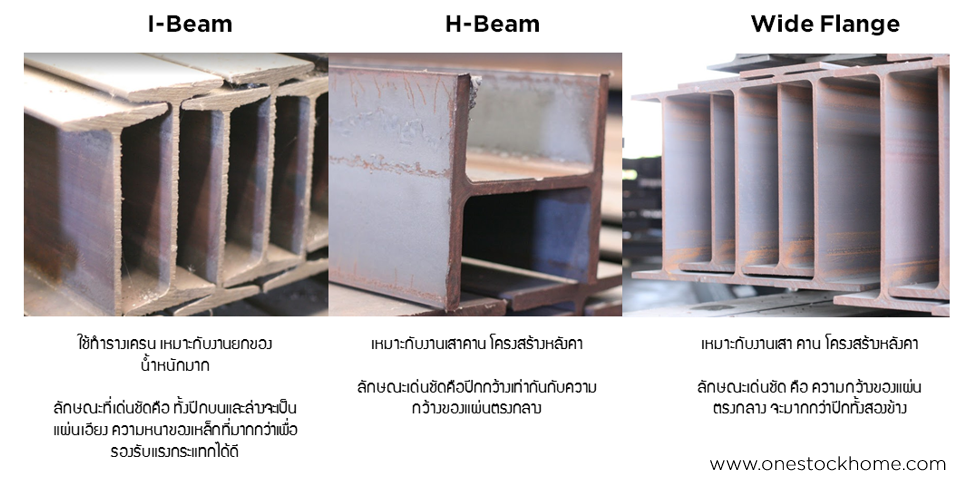

ข้อแตกต่างระหว่างเหล็ก เอชบีม H-Beam ไอบีม I-Beam ไวด์แฟลงจ์ Wide-Flange

เหล็ก H-Beam และเหล็ก Wide Flange ต่างกันอย่างไร

จริง ๆ แล้ว เหล็ก H-Beam และเหล็ก Wide Flange เป็นเหล็กประเภทเดียวกัน มีลักษณะหน้าตัดเหมือนกันทุกประการ โดยมีทั้งปีกบนและปีกล่างที่กว้างเท่ากันตลอดแนวความยาว อย่างไรก็ตาม ความแตกต่างของชื่อเรียกมาจากสองปัจจัยหลัก ได้แก่ มาตรฐานที่รองรับ และหน่วยวัดที่ใช้ระบุขนาด ดังนี้:

1. มาตรฐานที่รองรับ

• H-Beam : ในประเทศไทย เหล็ก H-Beam ผลิตและใช้ตามมาตรฐานอุตสาหกรรมไทย (มอก.) ซึ่งกำหนดใน มอก. 1227 เป็นมาตรฐานสำหรับเหล็กรูปพรรณรีดร้อนหน้าตัดรูปตัว H หรือที่เรียกว่า "H-Section Steel" หรือ "H-Beam"
• Wide Flange (WF) : ในขณะที่ Wide Flange เป็นชื่อเรียกเหล็กรูปพรรณหน้าตัดตัว H ตามมาตรฐาน ASTM ของสหรัฐอเมริกา ซึ่งระบุไว้ในมาตรฐาน ASTM A6 ว่าโครงสร้างเหล็กหน้าตัดรูปตัว H ควรเรียกว่า "W-Shape" หรือ "Wide Flange"

2. หน่วยในการวัด

• H-Beam : ใช้หน่วยวัดในระบบเมตริก (Metric System) ระบุขนาดเป็นมิลลิเมตร เช่น 250x250x9x14 mm หรือ 294x302x12x12 mm ขนาดหน้าตัดอาจมีสัดส่วนความลึกและความกว้างเท่าหรือไม่เท่ากัน แต่ยังคงเรียกตามมาตรฐาน มอก. ว่า H-Beam
• Wide Flange : ใช้หน่วยวัดอังกฤษ (Imperial Units) โดยขนาดระบุเป็นนิ้ว เช่น 10x8 นิ้ว หรือ 12x12 นิ้ว ขนาดหน้าตัดอาจมีสัดส่วนแตกต่างกันไป แต่หากยึดตามมาตรฐาน ASTM ก็จะเรียกว่า Wide Flange

โดยสรุป เหล็ก H-Beam และ Wide Flange มีโครงสร้างพื้นฐานเหมือนกัน แต่มีการเรียกชื่อที่ต่างกันตามมาตรฐานและหน่วยวัดที่ใช้

ทำไมจึงไม่มีเหล็ก Wide Flange จากแคตตาล็อกของโรงงาน

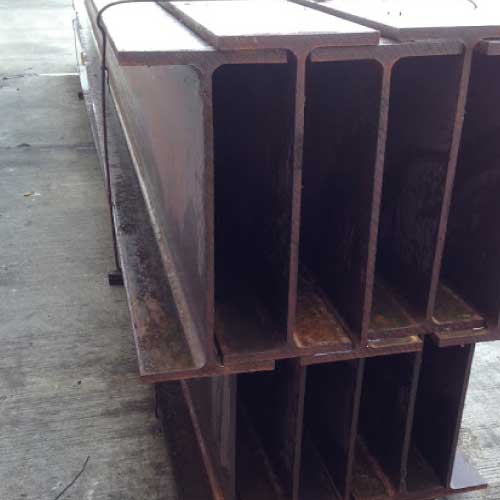

เหล็กไวด์แฟรงค์ Wide Flange ไวด์แฟรงก์ เป็นชื่อเรียกอีกชื่อหนึ่งของเหล็กที่มีหน้าตัดแบบเป็นตัวเอช(H) โดยตัว “ปีก” ของเหล็ก ในภาษาอังกฤษนั้นก็คือ Flange ดังนั้น Wide Flange ก็อาจจะแปลให้เข้าใจง่ายๆ ได้ว่า คือเหล็กที่มี “ปีก” กว้างออกไปทั้งซ้ายและขวา จากแกนกลางนั่นเอง ซึ่งเป็นชื่อเรียกตามมาตรฐานประเทศสหรัฐอเมริกา

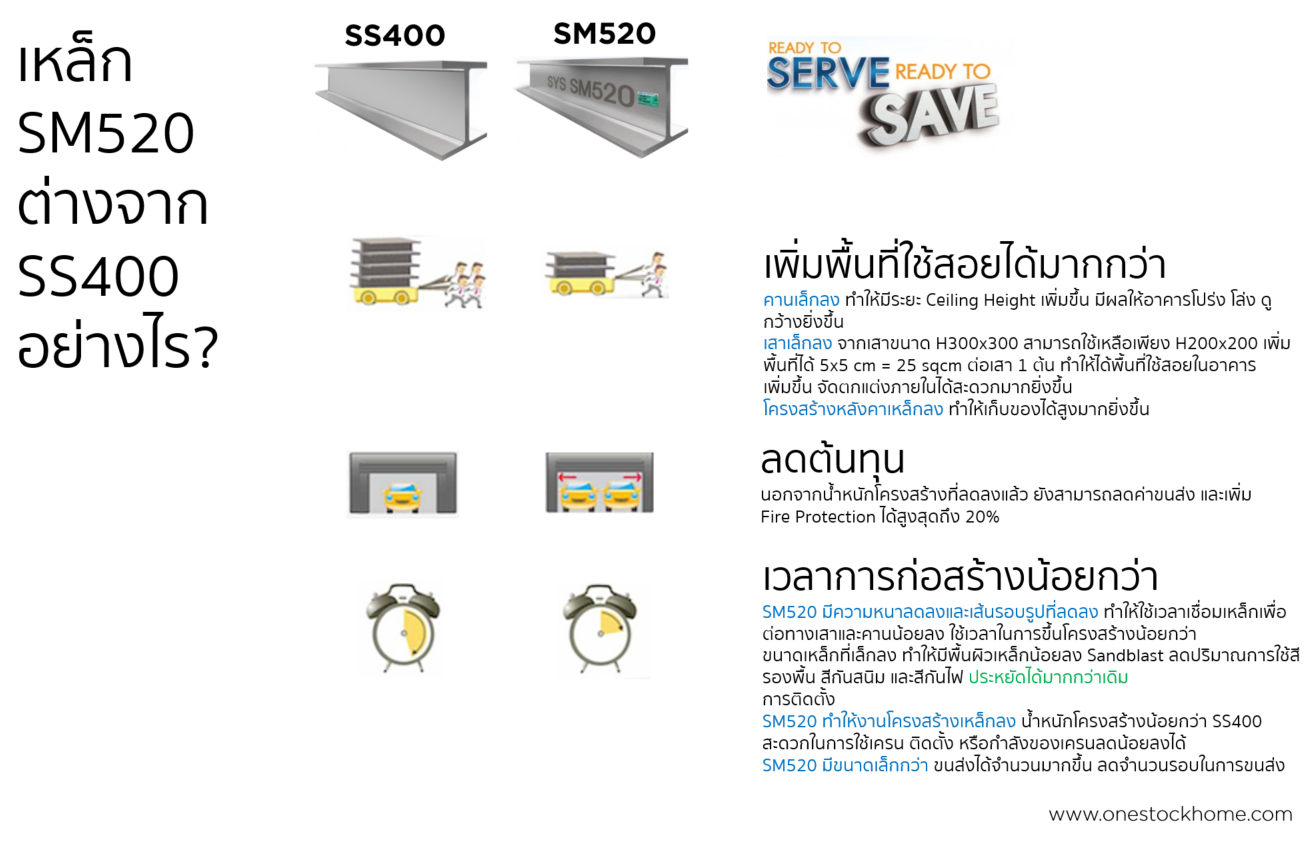

เหล็ก SM520 ต่างจาก SS400 อย่างไร?

เหล็ก SM520 เพิ่มพื้นที่ใช้สอยได้มากกว่า

• คานเล็กลง ทำให้มีระยะ Ceiling Height เพิ่มขึ้น มีผลให้อาคารโปร่ง โล่ง ดูกว้างยิ่งขึ้น
• เสาเล็กลง จากเสาขนาด H300x300 สามารถใช้เหลือเพียง H200x200 เพิ่มพื้นที่ได้ 5x5 cm = 25 sqcm ต่อเสา 1 ต้น ทำให้ได้พื้นที่ใช้สอยในอาคารเพิ่มขึ้น จัดตกแต่งภายในได้สะดวกมากยิ่งขึ้น
• โครงสร้างหลังคาเหล็กลง ทำให้เก็บของได้สูงมากยิ่งขึ้น

เหล็ก SM520 ลดต้นทุนได้มากกว่า

• นอกจากน้ำหนักโครงสร้างที่ลดลงแล้ว ยังสามารถลดค่าขนส่ง และเพิ่ม Fire Protection ได้สูงสุดถึง 20%

เหล็ก SM520 เวลาการก่อสร้างน้อยกว่า

• SM520 มีความหนาลดลงและเส้นรอบรูปที่ลดลง ทำให้ใช้เวลาเชื่อมเหล็กเพื่อต่อทางเสาและคานน้อยลง ใช้เวลาในการขึ้นโครงสร้างน้อยกว่า ขนาดเหล็กที่เล็กลง ทำให้มีพื้นผิวเหล็กน้อยลง Sandblast ลดปริมาณการใช้สีรองพื้น สีกันสนิม และสีกันไฟ ประหยัดได้มากกว่าเดิม การติดตั้ง
• SM520 ทำให้งานโครงสร้างเหล็กลง น้ำหนักโครงสร้างน้อยกว่า SS400 สะดวกในการใช้เครน ติดตั้ง หรือกำลังของเครนลดน้อยลงได้
• SM520 มีขนาดเล็กกว่า ขนส่งได้จำนวนมากขึ้น ลดจำนวนรอบในการขนส่ง

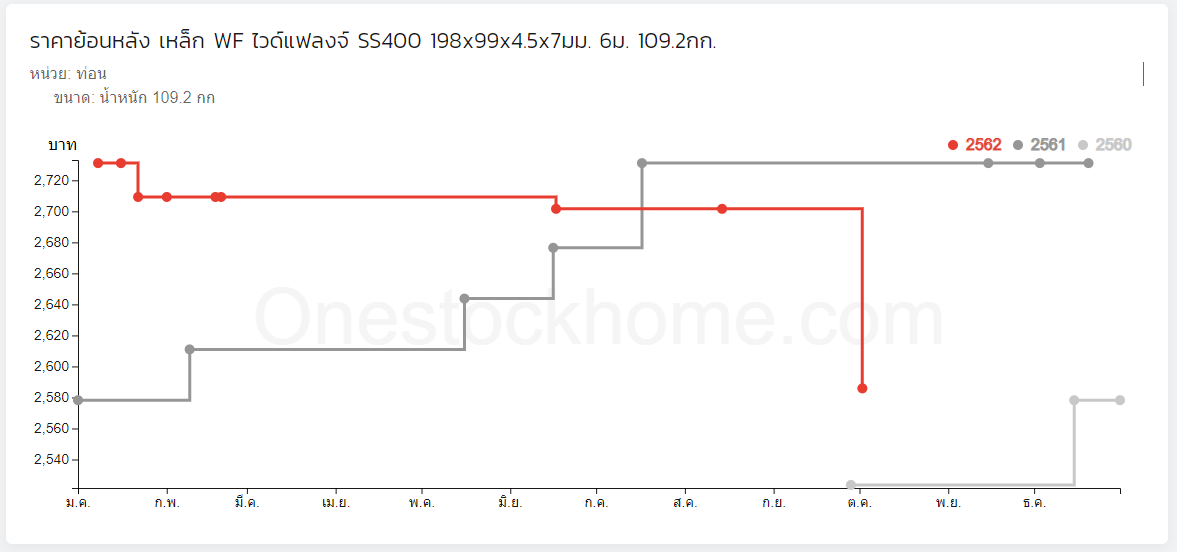

ตารางราคาเหล็ก WF ไวด์แฟรงจ์ วันนี้ เหล็ก WF ไวด์แฟรงจ์ ราคาเท่าไหร่?
