เหล็กไอบีม I-Beam

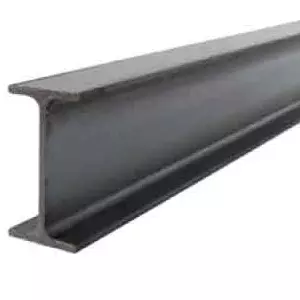

เหล็ก ไอบีม I-Beam มอก. ราคาถูก

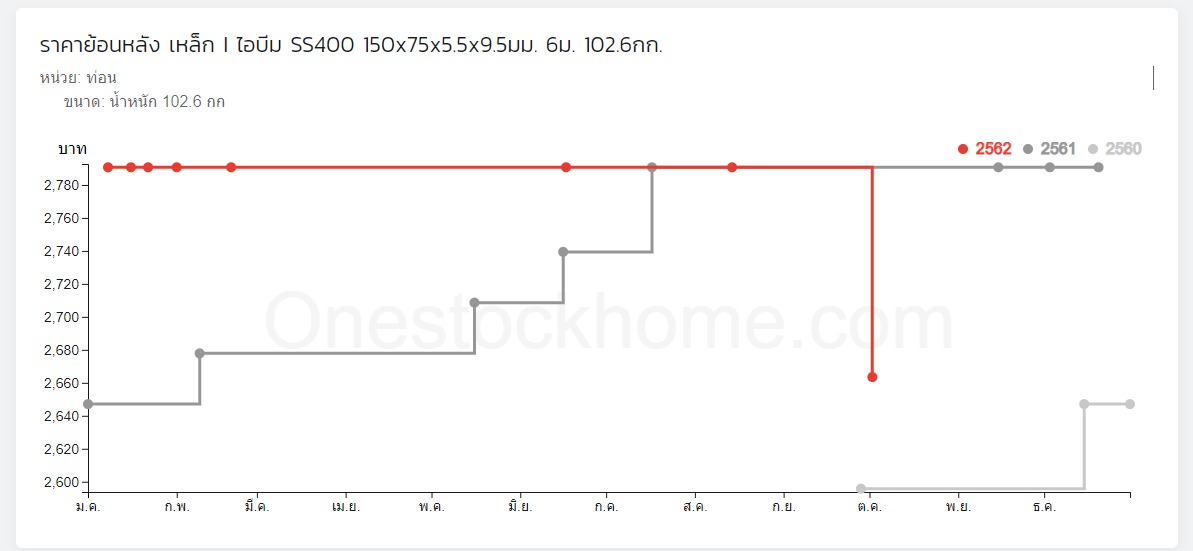

เหล็กไอบีม Ibeam ราคาวันนี้ เหล็กไอบีม Ibeam ราคาเท่าไหร่?

เหล็กไอบีมมีขนาดและน้ำหนักมาตรฐานอะไรบ้าง

เหล็กไอบีมตามมาตรฐาน มอก. / JIS ระบุขนาดเป็นความสูง x ความกว้างปีก (มม.) โดย t1 คือความหนาเอว และ t2 คือความหนาปีก ตัวอย่างขนาดที่มีใช้งาน

ขนาดเดียวกันมีให้เลือกหลายความหนา ควรเทียบน้ำหนักต่อเมตรให้ตรงกับที่วิศวกรกำหนด

ราคาเหล็ก I-BEAM ไอบีม มอก. 1227-2536 วันนี้ ราคาเหล็กบีม คงที่ ตอนนี้มีเหล็กบีมไร้สนิม ทำโดย SYS

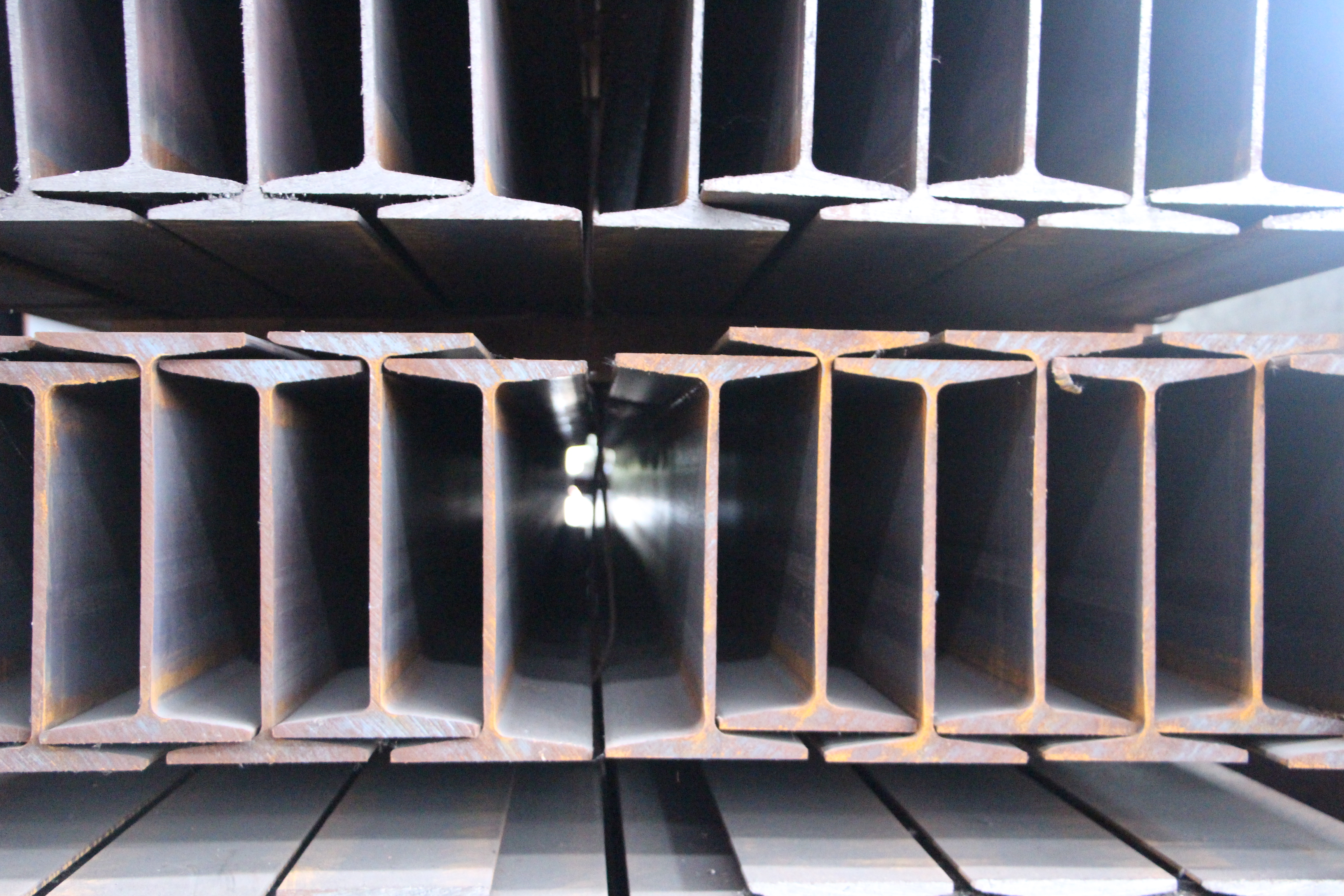

เหล็กรูปพรรณชนิดรีดร้อน ใช้กับงานโครงสร้างขนาดใหญ่ รับน้ำหนักได้มาก นิยมใช้ทำเสา คาน ลักษณะเส้นตรง ความยาวมาตรฐาน 6ม. หน้าตัด กว้างxยาว เป็นลักษณะสี่เหลี่ยมผืนผ้า ที่ขอบปีกบนล่าง ด้านในมีความหนามากกว่าบริเวณปลายปีก

หน้าตัดที่เป็นรูปทรงของเหล็กโครงสร้างรูปพรรณรีดร้อน ทำให้เหล็กมีคุณสมบัติในการรับแรงในแนวต่างๆอย่างมีประสิทธิภาพ ด้วยน้ำหนักที่เบากกว่าโครงสร้างคอนกรีต เหมาะสำหรับใช้งานโครงสร้างชนิดต่างๆ เช่น โรงงาน อาคารสูง สนามกีฬา เสาส่งไฟฟ้า ตลอดจนบ้านพักอาศัย เหล็กโครงสร้างรูปพรรณรีดร้อน มีหน้าตัดเป็นรูปตัวเอช เรียกกันว่า H-beam มีปีกกว้าง (Wide Flange) เหมาะสำหรับงานโครงสร้างคาน เสา และโครงหลังคา ส่วนหน้าตัดรูปตัวไอ I-beam ปีกเหล็กจะหนาขึ้นที่โคนปีก จึงรับแรงสั่นสะเทือนได้ดี เหมาะกับงานเครื่องจักร รางเครน สำหรับเหล็กฉากหรือ Angle มีหน้าตัดรูปตัว L ใช้งานโครงสร้างหลังคา เสาส่งไฟฟ้าแรงสูง เสาวิทยุ เสาโทรศัพท์ อีกหน้าตัดหนึ่ง คือ รางน้ำ หรือ Channel มีหน้าตัดรูปตัว C นิยมใช้ทำคานรองรับส่วนประกอบต่างๆ เช่น บันได คานขอบนอก นอกจากนั้น เอชบีมที่นำมาตัดแบ่งตามยาว เรียกว่า Cut Beam หรือ Cut-T ใช้ทำโครงสร้างของ Truss แทนการใช้เหล็กฉากเชื่อมประกบกัน

ข้อดีของการใช้เหล็กโครงสร้างรูปพรรณรีดร้อน
+ ลดระยะเวลาการก่อสร้าง ทำให้ลดภาระดอกเบี้ยของโครงการ เปิดใช้งานได้รวดเร็ว
+ เตรียมงานจากโรงงานได้ และใช้แรงงานน้อยกว่าการก่อสร้างด้วยระบบอื่น
+ ออกแบบโครงสร้างให้มีช่วงเสากว้าง กว่าโครงสร้างระบบอื่น ไม่เปลืองพื้นที่ใช้งาน
+ ออกแบบงานสถาปัตยกรรมได้หลากหลายเช่น ตัดโค้ง ทำใครงสร้างโปร่ง หรือทำส่วนยื่่นได้มาก
+ โครงสร้างมีน้ำหนักเบา ทำให้ประหยัดฐานราก ลดการขนส่ง และพื้นที่กองเก็บวัสดุ
+ ตรวจสอบ ควบคุมคุณภาพ และบำรุงรักษาได้สะดวกกว่าโครงสร้างอื่น
+ มีความแข็งแรง สามารถรับแรงสั่นสะเทือนและแผ่นดินไหว ได้ดีกว่าโครงสร้างระบบอื่น
+ ก่อสร้างในที่จำกัดได้สะดวก ไม่ก่อให้เกิดมลภาวะฝุ่น
+ ดัดแปลง ต่อเติม หรือรื้อไปสร้างใหม่ได้ ไม่ต้องทุบทิ้ง
+ สามารถนำวัสดุมาหมุนเวียนได้ 100%

กระบวนการผลิตเหล็กโครงสร้าง รูปพรรณรีดร้อน เริ่มจากการนำเศษเหล็กมาหลอมในเบ้าขนาดใหญ่ด้วยความร้อนสูงกว่า 1600 องศาเซลเซียส จนกลายเป็นน้ำเหล็ก แล้วเติมโลหะปรุงแต่งส่วนผสมเพื่อให้มีความแข็งแรงตามเกรดที่ต้องการ เมื่อปรุงแต่งส่วนผสมแล้ว จึงนำมาหล่อให้เป็นแท่ง หลังจากนั้น นำเหล้กแท่งมารีดด้วยแท่นรีดขนาดใหญ่ ที่อุณหภูมิประมาณ 1200 องศาเซลเซียส รูปร่างหน้าตัดของเหล็กแท่งจะถูกลดขนาดและแปรเปลี่ยนไปตามแบบของลูกรีด จนมีขนาดมาตรฐาน จุดสำคัญในการการทำคือ การควบคุมส่วนประกอบทางเคมีของการหลอมแต่ละเบ้า Heat การรีดเหล็กร้อนให้เป็นรูปร่างที่มีความกว้างและความหนาให้พอดีตามที่กำหนด และการทดสอบความแข็งแรง

เนื่องจากผลิตโดยการหลอมและรีดร้อนขึ้นเป็นท่อน เหล็กโครงสร้างชนิดนี้จึงมีเนื้อเดียวกัน ไม่มีรอยเชื่อมระหว่างส่วนต่างๆ ดังนั้นคุณสมบัติของหน้าตัดจึงสม่ำเสมอกว่าเหล็กโครงสร้างชนิดอื่นเช่น เหล็กรูปพรรณกลวงซึ่งทำจากเหล็กม้วนและเชื่อมตามยาว กับเหล็กโครงสร้างรูปพรรณเชื่อมประกอบที่ทำจากเหล็กแผ่นสามชิ้นเชื่อมเข้าด้วยกัน

เกรดหรือชั้นคุณภาพ
เกรดของเหล็กโครงสร้างรูปพรรณรีดร้อน เป็นตัวระบุความแข็งแรงของเนื้อเหล็ก เหล็กที่ใช้งานโครงสร้างมีความต้านแรงดึง Tensile Strength ในระดับ 400N/mm2 ขึ้นไป เช่น ASTM A36, JIS/TIS SS400, SM400 เป็นต้น

วิศวกรบางท่านอาจคุ้นเคยกับเหล็ก ASTM A36 เนื่องจากมีในตำราออกแบบที่มีพื้นฐานจากต่างประเทศ แต่ไม่สามารถหาได้ในท้องตลาด จึงมักเกิดปัญหาการใช้งาน ดังนั้นการออกแบบในปัจจุบันจึงต้องใช้เหล็กตามมาตรฐาน TIS 1227-2539 ซึ่งเป็นมาตรฐานที่ใช้กับเหล็กที่มีจำหน่ายในประเทศ

ผู้ใช้สามารถทราบคุณสมบัติของเหล็กที่นำมาใช้งานได้จากเอกสาร Mill Certificate ที่ออกโดยผู้ผลิตและที่ตัวเหล็กแต่ละท่อนมีสติ๊กเกอร์ระบุเกรด Heat no. อาคาร จะใช้เกรดสูง หรือ High-Strength ซึ่งมีความต้านแรงดึงตั้งแต่ 490N/mm2 เช่น ASTM A572, ASTM A992, JIS/TIS SM490, SM520 เป็นต้น นอกจากนี้ยังมีเกรดเฉพาะงาน เช่น โครงสร้างในทะเล แท่นขุดเจาะก๊าซธรรมชาติในทะเล ที่ต้องใช้เหล็กโครงสร้างเกรดสูงและมีความต้านทานแรงกระแทกที่อุณหภูมิต่ำมากคือ -20องศา , -40องศา ซึ่งการผลิตและทดสอบก็จะเข้มงวดยิ่งขึ้น

เหล็ก เอชบีม H-beam ต่างกับ ไอบีม I-beam อย่างไร?

เหล็กทั้ง 2 หน้าตัดนี้ มีข้อแตกต่างกันอยู่ 2 ด้าน คือ
1 ด้านการนำไปใช้งาน
เหล็กเอชบีม H-beam จะนำไปใช้ในงานก่อสร้างอาคาร เป็นชิ้นส่วนของ เสา คาน โครงหลังคา ฯลฯ H-BEAM มีขนาดหน้าตัดให้เลือกที่หลากหลาย ตั้งแต่ H100x50mm. จนถึงขนาดใหญ่สุด H900x300mm. ทำให้ H-BEAM นั้นถูกเลือกใช้ในงานที่หลากหลาย ทั้งโครงสร้างอาคาร โครงหล้งคา โครงสร้างโรงงาน หรืองานโครงการขนาดใหญ่เป็นต้น เช่น โรงจอดเครื่องบิน

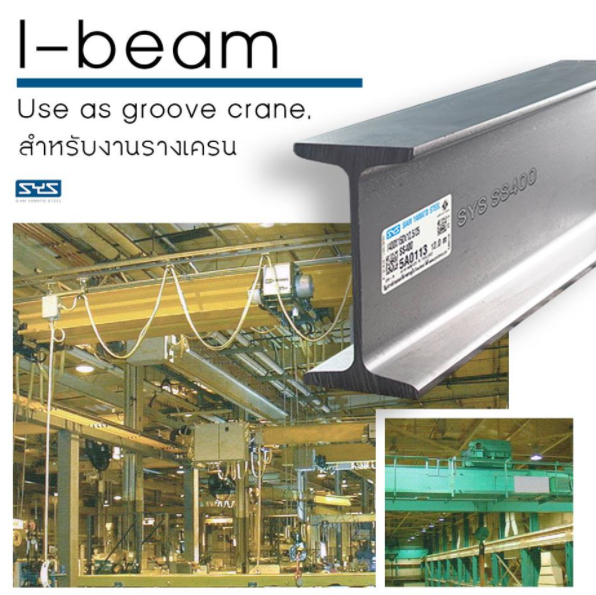

เหล็กไอบีม I-beam จะนิยมนำไปทำรางเคน Crane Girder ที่ไว้ใช้ยกของที่มีน้ำหนักมาก แะเหล็กไอบีมนี้ ถูกผลิตขึ้นมากเพื่อใช้ในงานที่เฉพาะเจาะจงมากกว่า เช่น รางเลื่อนของเครนในโรงงานอุตสาหกรรม เพราะความหนาของ Flange ปีกที่ยื่นออกมา ที่มาก และมีลักษระ Taper เรียวที่ปลาย ไม่เหมือนกับ H-beam ที่มีความหนาของ Flange เท่ากันตลอด ส่งผลให้โดยทั่วไป I-beam จะสามารถรับแรงกระแทกได้ดี แต่ก็จะมีน้ำหนักที่มากกว่า เอชบีม H-Beam ในขณะที่หน้าตัดเท่ากัน เช่น
H 300x150x6.5x9mm. นน. 36.7 กก./ม.
I 300x150x8x13mm. นน. 48.3 กก./ม. ซึ่งจะเห็นได้ว่า I-Beam มีน้ำหนักมากกว่าถึง 32%
2 ด้านลักษณะรูปร่าง จุดแตกต่างของเหล็กทั้ง 2 หน้าตัด คือ ปีก Flange ทั้งบนและล่างของเหล็ก H-beam จะเป็นแผ่นเรียบหนาเท่ากันตลอด ส่วนของเหล็กไอบีม I-beam ทั้งปีกบนและล่างจะเป็นแผ่นเอียง หรือ Taper Flange ซึ่งขนาดหน้าตัดเหล็กที่เท่ากัน I-beam จะมีน้ำหนักต่อเมตรสูงกว่า H-beam เนื่องจากเหล็ก I-beam จะมีความหนาของเหล็กมากกว่าเพื่อรองรับแรงกระแทก และการเคลื่อนที่จากรางเครน

ทำไมถึงไม่มีเหล็กหน้าตัด Wide Flange ใน มอก.

Wide Flange หรือ W-Shape เป็นหน้าตัดเหล็กตามมาตรฐาน ASTM ของประเทศสหรัฐอเมริกา ซึ่งตามมาตรฐานในประเทศไทย จะเรียกเหล็กหน้านี้ว่า H-Beam ตาม มอก. 1227-2539

ข้อแตกต่างระหว่าง SS400 และ SM400

SM400 เป็นสินค้าที่ผลิตมาโดยผ่านการควบคุมคาร์บอน และจะสามารถรับน้ำหนักได้มากว่า SS400 สินค้า SS400 เป็นสินค้าสำหรับงานเจาะรู

เหล็ก ไอบีม I-Beam มีลักษณะอย่างไรและใช้ทำอะไร?

เหล็ก ไอบีม I-Beams TIS 1227-1996 เหมาะสำหรับการก่อสร้างอาคารขนาดใหญ่ นิยมใช้กับงาน ที่รับแรงมากเช่น รางเครน น้ำหนักเหล็กจะสูงกว่า เอชบีม และสามารถรับน้ำหนักได้ดีกว่าเหล็กเฮชบีม  หน้าตัดรูปตัวไอ I-beam ปีกเหล็กจะหนาขึ้นที่โคนปีก จึงรับแรงสั่นสะเทือนได้ดี เหมาะกับงานเครื่องจักร รางเครน สำหรับเหล็กฉากหรือ Angle มีหน้าตัดรูปตัว L ใช้งานโครงสร้างหลังคา เสาส่งไฟฟ้าแรงสูง เสาวิทยุ เสาโทรศัพท์ อีกหน้าตัดหนึ่ง คือ รางน้ำ หรือ Channel มีหน้าตัดรูปตัว C นิยมใช้ทำคานรองรับส่วนประกอบต่างๆ เช่น บันได คานขอบนอก นอกจากนั้น เอชบีมที่นำมาตัดแบ่งตามยาว เรียกว่า Cut Beam หรือ Cut-T ใช้ทำโครงสร้างของ Truss แทนการใช้เหล็กฉากเชื่อมประกบกัน

เหล็กไอบีมมีกี่ขนาด

เหล็กไอบีม (I-Beam) เป็นเหล็กรูปพรรณที่มีลักษณะคล้ายตัว "I" ใช้สำหรับงานโครงสร้างและการก่อสร้าง ซึ่งมีขนาดหลายแบบให้เลือกใช้ตามความต้องการของการรับน้ำหนัก โดยขนาดของเหล็กไอบีมมีหลายมาตรฐานและขนาดหลัก ๆ ที่ทางเรามีจำหน่ายได้แก่

• 150x75 มม.
• 200x100 มม.
• 200x150 มม.
• 250x125 มม.
• 300x150 มม.
• 350x150 มม.
• 400x150 มม.
• 450x175 มม.
• 600x190 มม.

ขนาดเหล็กไอบีมที่กล่าวมาข้างต้นนั้นเป็นเพียงขนาดหน้าตัด ลูกค้าสามารถเลือกความหนาและความยาวของเหล็กได้ตามความต้องการ โดยสามารถเลือกเหล็กไอบีมที่เหมาะสมได้ที่ เหล็ก I-Beam

การสังเกตเหล็ก H Beam ของแท้จาก SYS

ตารางราคาเหล็ก I-Beam วันนี้

Tolerances TIS 1227-1996 I-BEAMs, CHANNELS, ANGLES

เหล็กรูปพรรณชนิดรีดร้อน ใช้กับงานโครงสร้างขนาดใหญ่ รับน้ำหนักได้มาก นิยมใช้ทำเสา คาน ลักษณะเส้นตรง ความยาวมาตรฐาน 6ม. หน้าตัด กว้างxยาว เป็นลักษณะสี่เหลี่ยมผืนผ้า ที่ขอบปีกบนล่าง ด้านในมีความหนามากกว่าบริเวณปลายปีก

ข้อดีของการใช้เหล็กรูปพรรณรีดร้อน

• ลดระยะเวลาการก่อสร้าง ทำให้ลดภาระดอกเบี้ยของโครงการ เปิดใช้งานได้รวดเร็ว
• เตรียมงานจากโรงงานได้ และใช้แรงงานน้อยกว่าการก่อสร้างด้วยระบบอื่น
• ออกแบบโครงสร้างให้มีช่วงเสากว้าง กว่าโครงสร้างระบบอื่น ไม่เปลืองพื้นที่ใช้งาน
• ออกแบบงานสถาปัตยกรรมได้หลากหลายเช่น ตัดโค้ง ทำใครงสร้างโปร่ง หรือทำส่วนยื่่นได้มาก
• โครงสร้างมีน้ำหนักเบา ทำให้ประหยัดฐานราก ลดการขนส่ง และพื้นที่กองเก็บวัสดุ
• ตรวจสอบ ควบคุมคุณภาพ และบำรุงรักษาได้สะดวกกว่าโครงสร้างอื่น
• มีความแข็งแรง สามารถรับแรงสั่นสะเทือนและแผ่นดินไหว ได้ดีกว่าโครงสร้างระบบอื่น
• ก่อสร้างในที่จำกัดได้สะดวก ไม่ก่อให้เกิดมลภาวะฝุ่น
• ดัดแปลง ต่อเติม หรือรื้อไปสร้างใหม่ได้ ไม่ต้องทุบทิ้ง
• สามารถนำวัสดุมาหมุนเวียนได้ 100%

ขั้นตอนการผลิตโดยสังเขป

เนื่องจากผลิตโดยการหลอมและรีดร้อนขึ้นเป็นท่อน เหล็กโครงสร้างชนิดนี้จึงมีเนื้อเดียวกัน ไม่มีรอยเชื่อมระหว่างส่วนต่างๆ ดังนั้นคุณสมบัติของหน้าตัดจึงสม่ำเสมอกว่าเหล็กโครงสร้างชนิดอื่นเช่น เหล็กรูปพรรณกลวงซึ่งทำจากเหล็กม้วนและเชื่อมตามยาว กับเหล็กโครงสร้างรูปพรรณเชื่อมประกอบที่ทำจากเหล็กแผ่นสามชิ้นเชื่อมเข้าด้วยกัน

เหล็กไอบีม แบบเหล็กกันสนิม เหล็กทำสีสำเร็จจากโรงงาน

เหล็กไอบีม ปัจจุบัน ด้วยความต้องการเรื่องความรวดเร็ว และการลดต้นทุนการก่อสร้างหน้างาน การทำสีสำเร็จ ด้วยการพ่นสีคุณภาพ จากโรงงาน จึงเริ่มได้รับความนิยม โดยการเคลือบสีจะใช้สีคุณภาพดีที่มีความหา 80 - 100 ไมครอน ทำให้มั่นใจได้ว่า คงทน เหมาะกับหน้างานที่ดูแลยาก หรือบริเวณที่ดูแล หรือเข้าไปแก้ไขปรับปรุงยาก
