สายไฟ VCT

สายไฟ VCT คืออะไร

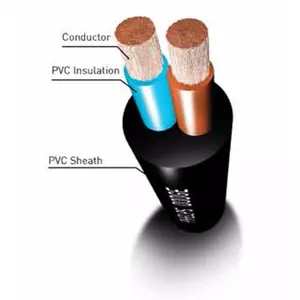

สายไฟ VCT เป็นสายไฟที่มีลักษณะกลม มีความนิ่มและอ่อนตัวง่ายต่อการดัดงอ ตัวฉนวนและเปลือกของสายไฟจะทำจาก PVC มีคุณสมบัติท้านทานการลุกไหม้ได้ดี ส่วนตัวนำไฟฟ้าทำจากทองแดงฝอยขนาดเล็ก มามัดรวมกันเป็นแกนโดยจะแบ่งได้ทั้งแบบ 1 แกน 2 แกน 3 แกน และ 4 แกน นอกจากนี้ สายไฟ

แรงดันไฟฟ้าและอุณหภูมิของ สายไฟ VCT ที่สามารถทนได้

สายไฟ VCT รับแรงได้ไฟฟ้าได้ตั้งแต่ 450v จนถึง 750v หรือ 450/750v  ส่วนอุณหภูมิสามารถทนได้ประมาณ 70 องศาเซลเซียส

ลักษณะการใช้งาน สายไฟ VCT

เนื่องจาก สายไฟ VCT ดัดงอได้ง่าย จึงนิยมใช้ตามอาคารบ้านเรือน ใช้ร่วมกับเครื่องใช้ไฟฟ้าต่างๆ

จุดเด่นของ สายไฟ VCT

จากคุณสมบัติเด่นของสายไฟ VCT ที่มีความอ่อนตัว ง่ายต่อการดัดงอทำให้ สายไฟ VCT สารพัดประโยชน์  ใช้งานง่าย รวมถึงทนต่อการสั่นสะเทือนเนื่องจากความอ่อนตัวของตัวทองแดงฝอยขนาดเล็กที่อยู่ในสายไฟ VCT เหมาะที่จะใช้เป็นสายเดินเข้าเครื่องจักร มีอายุการใช้งานค่อนข้างนาน ทนต่อทุกสภาพอากาศ  สายไฟฟ้า VCT สามารถใช้งานได้ทั่วไปเหมือนกับสายไฟ NYY

การกำหนดสีฉนวนของสายไฟ VCT

• สายไฟ VCT แบบ 1 แกนไม่กำหนดสีฉนวน
• สายไฟ VCT แบบ 2 แกนกำหนดสีฟ้าและสีน้ำตาล
• สายไฟ VCT แบบ 3 แกนกำหนดสีน้ำตาล, สีดำ และ สีเทา
• สายไฟ VCT แบบ 4 แกนกำหนดสีฟ้า, สีน้ำตาล, สีดำ และ สีเทา
• สายไฟ VCT-G (มีสายดิน) 2 แกนกำหนดสีเขียวแถบเหลือง, สีฟ้า และ สีน้ำตาล
• สายไฟ VCT-G (มีสายดิน) 3 แกนกำหนดสีเขียวแถบเหลือง, สีน้ำตาล, สีดำ และสีเทา

การใช้งานสายไฟ VCT

• สายไฟ VCT สามารถใช้ได้กับงานทั่วไป เช่น ต่อเข้ากับเครื่องใช้ไฟฟ้า
• สายไฟ VCT สามารถวางบนรางเคเบิล ร้อยท่อฝังดิน หรือฝังดินโดยตรงได้
• สามารถใช้สายไฟ VCT ในการเดินลอยหรือร้อยท่อ ทั้งงานบ้านและงานโครงการ
• สายไฟ VCT สามารถร้อยท่อฝังกับผนังคอนกรีตได้

สายไฟ VCT 450/750 V ต่างจากสายไฟ IEC 53 300/500 V อย่างไร

สายไฟ VCT กับสายไฟ IEC 53 แม้จะทำมาจากวัสดุเดียวกัน ภายในโครงสร้างเหมือนกัน หากแต่ขนาด ลวดตัวนำ (ลวดทองแดงฝอย copper) ที่แตกต่าง ทำให้การเลือกการใช้งานแตกต่างกัน จึงควรมีการแยกจำแนกออกมาชัดเจนระหว่าง สายไฟ IEC 53 และ สายไฟ VCT

คุณลักษณะของ สายไฟ VCT

คุณลักษณะที่ชัดเจน ของสายไฟ VCT มีดังนี้

สายไฟ VCT ต่างกับสายไฟ VCT-G อย่างไร

สายไฟ VCT แตกต่างจาก สายไฟ 60227 IEC 53 อย่างไร

สายไฟ VCT แม้จะทำมาจากวัสดุเดียวกันกับ สายไฟ 60227 IEC 53 แต่มีข้อแตกต่างอย่างเห็นได้ชัดคือ

1. ขนาดของสายไฟ ซึ่ง สายไฟ 60227 IEC 53 จะมีขนาดเล็ก ตัวนำเป็นแบบเกลียวฝอยเหมือนกัน และวัสดุที่เป็น ฉนวนเหมือนกัน แต่ขนาดจะมีเพียงขนาดตั้งแต่ 0.75 ตร.มม. ถึง 2.5 ตร.มม. เท่านั้น

2. แรงดันไฟฟ้า ซึ่งฉนวน 60227 IEC 53 จะรับแรงดันไฟฟ้าได้เพียง 300/500V ข้อดีคือ จะมีระบุที่สายไฟอยู่แล้ว ส่วน สายไฟ VCT จะรับแรงดันไฟฟ้าได้มากกว่าคือ 450/750V
