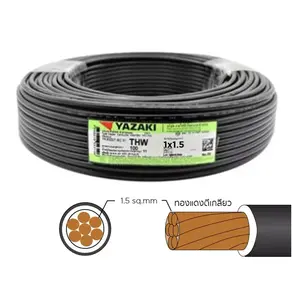

สายไฟ THW

สายไฟ THW

รวบรวม สายไฟ THW ราคาถูก สายไฟ THW IEC01 เป็นสายไฟที่ใช้สำหรับงานทั่วไป นำกระแสไฟฟ้าได้ดี เรามีสายไฟ THW จำหน่ายทุกขนาด สายไฟ THW ทุกยี่ห้อ ทุกสี ครอบคลุมทุกการใช้งาน สั่งซื้อสายไฟ THW ราคาโรงงาน คุณภาพดี พร้อมจัดส่งทั่วประเทศ

5.52 บาท - 158,040.19 บาท

กลุ่ม category ของ สายไฟ THW

สินค้าในกลุ่ม สายไฟ THW

สายไฟ THW คืออะไร?

สายไฟ THW หรือ  สายไฟ 60227 IEC 01 THW เป็นสายไฟประเภทแข็ง ที่อยู่ภายใต้กฏบังคับของ สมอ. (สำนักงานมาตรฐานผลิตภัณฑ์อุตสาหกรรม) 11-2553 (มอก. ใหม่) ใช้งานทั่วไป มีแรงดันไฟฟ้า 450/750 โวลต์ ควรใช้เดินในช่องเดินสาย และจำเป็นจะต้องป้องกันน้ำเข้าช่องเดินสายนั้นๆด้วย ห้ามทำการร้อยท่อฝังดินหรือฝังดินโดยตรง

เลข 01 ของ สายไฟ THW (60227 IEC 01) อ้างอิงจากอะไร?

ตัวเลข 01 นี้ เลข 0 ด้านหน้า แปลว่า สายไฟฟ้าแบบไม่มีเปลือก ใช้เพื่อการติดตั้งถาวร ส่วนเลข 1 เป็นรหัสของตัวนำ ซึ่งแปลว่าเป็นตัวนำ สายแข็ง ดังนั้น เลข 01 นี้ จึงมีความหมายว่า สายไฟประเภทนี้เป็นสายไฟฟ้าแบบไม่มีเปลือก ใช้ติดตั้งถาวร และตัวนำสายไฟ (เส้นทองแดง) เป็นแบบสายแข็ง ซึ่งจะเป็นได้ทั้งแบบ Solid สายแข็ง หรือสายแข็งแบบตีเกลียว Strand ก็ได้

ตารางราคาสายไฟ THW 100 เมตร ต่อม้วน สายไฟ THW ราคาอัปเดตล่าสุด

ราคาสายไฟ THW 100 เมตร ต่อ ม้วน

Yazaki ยาซากิ

BCC

สายไฟ THW 1.5 sq.mm

{{83225225}}

{{52203871}}

สายไฟ THW 2.5 sq.mm

{{72600016}}

{{67936141}}

สายไฟ THW 4 sq.mm

{{12308144}}

{{12308144}}

สายไฟ THW 6 sq.mm

{{67073170}}

{{43501021}}

สายไฟ THW 10 sq.mm

{{69665010}}

{{91552950}}

สายไฟ THW 16 sq.mm

{{36041769}}

{{52781277}}

สายไฟ THW 25 sq.mm

{{9291826}}

{{92327207}}

สายไฟ THW 35 sq.mm

{{47515750}}

{{5034957}}

สายไฟ THW 50 sq.mm

{{59597073}}

-

สายไฟ THW 70 sq.mm

{{60667247}}

-

สายไฟ THW 95 sq.mm

{{1160923}}

-

สายไฟ THW 120 sq.mm

{{21517123}}

{{47074808}}

สายไฟ THW 150 sq.mm

{{16644123}}

{{3355073}}

สายไฟ THW 185 sq.mm

{{17133318}}

{{23767615}}

สายไฟ THW 240 sq.mm

{{18430786}}

{{32052963}}

สายไฟ THW 300 sq.mm

{{66371903}}

{{72477955}}

สายไฟ THW 400 sq.mm

{{46502175}}

{{8133502}}

สีของ สายไฟ THW (60227 IEC 01)

สีของสายไฟ THW (60227 IEC 01) มีทั้งหมด 10 สี ได้แก่

สีที่มีกฏ มอก. บังคับ

  • สายไฟ THW สีน้ำตาล (L1 Line)
  • สายไฟ THW สีดำ (L2 Line)
  • สายไฟ THW สีเทา (L3 Line)
  • สายไฟ THW สีฟ้า (N Neutral) สายนี้จะไม่มีกระแสไฟเดินผ่าน
  • สายไฟ THW สีเขียวคาดเหลือง (G สายดิน) สำหรับการติดตั้งลงดิน

สีที่ไม่ได้มีกฏบังคับ หรือเรียกว่าสีทางเลือก

ซึ่งสีชุดนี้เป็นสีที่เคยใช้ในประกาศของ มอก.เก่า ณ ปัจจุบัน (ก.ค. 2565 ตอนที่อัพเดท) ก็ยังมีช่างไฟหลายคนเลือกใช้อยู่ แต่น้อยลงแล้ว เพราะโครงการใหญ่ๆมักมีการบังคับให้ทำตามมอก.ใหม่แทน

  • สายไฟ THW สีแดง
  • สายไฟ THW สีเหลือง
  • สายไฟ THW สีขาว
  • สายไฟ THW สีน้ำเงิน
  • สายไฟ THW สีเขียว




การใช้งานของสายไฟ THW ขนาดต่างๆ

  • สายไฟ THW 1x1.5 sq.mm

เหมาะกับการใช้งานที่ต้องต่อกับดวงโคม หลอดไฟ หรือวงจรไฟฟ้าขนาดเล็กที่ใช้ไฟไม่มาก

  • สายไฟ THW  1x2.5 sq.mm

เหมาะกับการใช้งานในวงจรย่อยภายในบ้าน เช่น  เตาไฟฟ้า มอเตอร์ขนาดเล็กเครื่องทำน้ำอุ่นที่มีขนาดไม่เกิน 3,500 วัตต์

  • สายไฟ THW  1x4 sq.mm

เหมาะกับการใช้งานกับวงจรย่อยที่มีกำลังไฟฟ้ามากขึ้น เช่น เครื่องใช้ไฟฟ้า  เครื่องทำน้ำอุ่นที่มีขนาดไม่เกิน 4,500 วัตต์

  • สายไฟ THW  1x6 sq.mm

เหมาะกับการใช้กับเครื่องทำน้ำอุ่นที่ไม่เกิน 6,000 วัตต์ แอร์ขนาดใหญ่ หรือเป็นสายเมนคุมห้องใหญ่ที่มีอุปกรณ์ไฟฟ้ามากขึ้นอีกระดับ

  • สายไฟ THW  1x10 sq.mm

สามารถใช้กับเครื่องทำน้ำร้อนที่มีขนาดตั้งแต่ 8,000-10,000 วัตต์ หรือใช้เป็นวงจรสายป้อน ไม่ว่าจะเป็น ห้องพัก แอร์ เครื่องทำน้ำอุ่น เครื่องใช้ไฟฟ้าต่างๆ

  • สายไฟ THW  1x16 sq.mm

นิยมใช้กับเครื่องใช้กลุ่มเครื่องจักร เครื่องใช้ไฟฟ้าที่มีกำลังไฟมาก นอกจากนี้ ยังสามารถใช้ในการจ่ายไฟทั้งอาคารได้ด้วย

  • สายไฟ THW  1x25 sq.mm

นิยมใช้เป็นสายป้อนวงจรตามชั้นต่าง ๆ ของอาคารที่มีพื้นที่ค่อนข้างมาก รวมถึงเครื่องใช้ไฟฟ้าที่มีปริมาณมาก

  • สายไฟ THW  1x35 sq.mm

นิยมใช้ตามชั้นของอาคารที่มีขนาดใหญ่ และมีเครื่องใช้ไฟฟ้า ดวงโคม เต้ารับในปริมาณมาก

  • สายไฟ THW  1x50 sq.mm

เหมาะสำหรับการใช้สายไฟฟ้าในงานอาคารที่มีพื้นที่ค่อนข้างใหญ่ มีเครื่องใช้ไฟฟ้า เต้ารับ และดวงโคมปริมาณมาก

คำถามที่พบบ่อยเกี่ยวกับ สายไฟ THW (IEC 01)

คำถาม

คำตอบ

สายไฟ THW (IEC 01) คืออะไร

สายไฟ THW เป็นที่นิยมในการวงการอุตสาหกรรม ภายในประกอบไปด้วยทองแดงร้อยเข้าด้วยกันเป็นเส้นเดียว มีลักษณะเป็นสายแกนเดี่ยว สามารถใช้งานในวงจรไฟฟ้า แบบ 3 Phase ได้

สายไฟ THW สามารถทนแรงดันได้ 450/750V ตัวสายจะทนอุณหภูมิได้ไม่เกิน 70°C

ลักษณะการใช้งาน สายไฟ THW (IEC 01)

สายไฟ THW เหมาะกับงาน งานเดินร้อยท่อ เดินสายไฟต่างๆ  ไม่สามารถเดินลอยโดยไม่มีท่อร้อยสายได้

จุดเด่นของ สายไฟ THW (IEC 01)

สายไฟ THW เป็นสายแกนเดี่ยวมีตัวนำไฟฟ้าเป็นทองแดงเส้นใหญ่ มีความแข็งแรงทนทานสูงเนื่องจากตัวฉนวนมีส่วนประกอบของ PVC สามารถใช้งานในวงจรไฟฟ้าแบบ 3 Phase ได้ เหมาะกับงานเดินสายต่างๆ แต่ไม่เหมาะกับการดัดงอให้เป็นรูปทรง หรือรูปร่าง เพราะสายมีความแข็ง ไม่เหมือนกับสายไฟ ที่มีลวดเป็นลวดฝอย และลวดด้านในสายไฟ THW เป็นแบบ Stranded เกลียว

ข้อควรระวังของ สายไฟ THW (IEC 01)

สายไฟ THW ไม่เหมาะกับการตีกิ๊ฟ ห้ามตีกิ๊ฟ และไม่ควรนำไปฝังดินในทุกกรณี เนื่องจากอาจเกิดอันตรายได้

ข้อบังคับสีของสายไฟ THW

สายไฟ THW มีการบังคับให้เลือกใช้สีตามข้อบังคับของการไฟฟ้า ดังนี้

  • สีน้ำตาล ดำ เทา เป็นสีเส้นหลักและเส้น Line หรือ เส้น L (L1 L2 L3) ตามลำดับ
  • สีฟ้าอ่อน เป็นเส้น Neutron หรือเส้น N
  • สีเขียวแถบเหลือง ใช้เป็นสายดิน หรือ เส้น G
  • สีอื่นๆ เช่น แดง เหลือง ขาว ใช้เพื่อแบ่งกลุ่มวงจร
