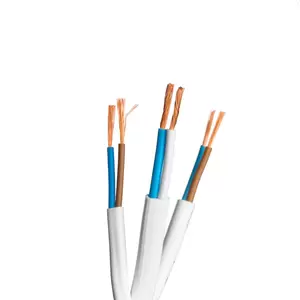

สายไฟ VCT THW VAF NYY

12 ชนิดสายไฟ ที่ต้องรู้จัก แต่ละชนิดแตกต่างกันอย่างไร ?

สายไฟเป็นอุปกรณ์ที่ทำหน้าที่ส่งผ่านพลังงานไฟฟ้าจากที่หนึ่งไปยังอีกที่หนึ่ง โดยสายไฟจะประกอบด้วยตัวนำไฟฟ้าที่หุ้มฉนวนป้องกันอันตรายจากไฟฟ้าช็อต ตัวนำไฟฟ้าที่ใช้ทำสายไฟเป็นโลหะที่สามารถยอมให้กระแสไฟฟ้าไหลผ่านได้ดี เช่น ทองแดง อลูมิเนียม เป็นต้น ฉนวนไฟฟ้าที่ใช้หุ้มตัวนำไฟฟ้ามีหลายชนิด ขึ้นอยู่กับลักษณะการใช้งาน เช่น พลาสติก PVC ยาง XLPE เป็นต้น

ชนิดของสายไฟ

สายไฟจะแบ่งออกเป็น 2 ประเภทใหญ่ๆ คือ สายสำหรับไฟแรงดันต่ำและสำหรับไฟแรงดันสูง สามารถแบ่งชนิดตามขนาด ความทนแรงดันไฟ และการใช้งาน ได้ดังนี้

1. สายไฟ THW (60227 IEC 01)

คือ สายไฟมาตรฐาน ที่นิยมใช้กันอย่างกว้างขวาง โดยเฉพาะในในอาคารและโรงงานอุตสาหกรรม ควรเดินสายไฟ THW (60227 IEC 01) ในสถานที่แห้ง เช่น เดินบนรางไวร์เวย์ (wire-way) เดินร้อยในท่อร้อยสาย เดินร้อยท่อฝังผนังคอนกรีต เดินร้อยท่อใต้ฝ้าอาคาร เป็นต้น

จุดเด่นของสายไฟ THW (60227 IEC 01)

• สามารถใช้ในวงจรไฟฟ้า 3 เฟส
•  รับแรงดันได้ 450/750V
•  ทนอุณหภูมิได้ประมาณ 70 องศาเซลเซียส
• ตัวนำไฟฟ้าทำจากสายทองแดงหลายเส้นร้อยเป็นแกนทองแดงใหญ่ ห่อหุ้มด้วยฉนวนทำจากพีวีซี (PVC)
• สายไฟ THW (60227 IEC 01) มีขนาดสายตั้งแต่ 1.5-400 ตร.มม.

2. สายไฟ THW-F (60227 IEC 02)

คือ สายอ่อนชนิดกลมแกมเดียว เหมาะสำหรับงานติดตั้งถาวร งานเดินสายไฟภายในอุปกรณ์ไฟฟ้า และเครื่องใช้ไฟฟ้า

จุดเด่นของสายไฟ THW-F (60227 IEC 02)

• รับแรงดันได้ไม่เกิน 450/750
• ทนอุณหภูมิไม่เกิน 70 องศาเซลเซียส
• ห่อด้วยฉนวนทำจากพีวีซี (PVC)
• THW-F (60227 IEC 02) มีขนาดสายตั้งแต่ 1.5-240 ตร.มม.

3. สายไฟ THW-A

เป็นสายไฟฟ้าแบบแข็ง มีคุณสมบัติเป็นสายแกนเดี่ยว ตัวนำไฟฟ้าทำจากอะลูมิเนียม สามารถใช้งานในระบบ 3 เฟส นิยมใช้สำหรับงานทั่วไปในสถานที่แห้ง ภายในอาคาร ภายนอกอาคาร ใช้เดินลอยในอากาศหรือในท่อร้อยสาย ห้ามใช้ฝั่งดินโดยตรง

จุดเด่นของสายไฟ THW-A

• สายไฟฟ้าตัวนำอะลูมิเนียมแกนเดียว หุ้มด้วยฉนวนโพลีไวนิลคลอไรด์ฃ
• ทนแรงดันไฟฟ้าได้ 750V
• ทนอุณภูมิได้ประมาณ 75 องศาเซลเซียส

4.  สายไฟ VAF / VAF-G

เป็นสายไฟที่นิยมใช้กันมากตามบ้านเรือน มีทั้งชนิดสายเดี่ยว สายคู่ และที่มีสายดินอยู่ด้วย ถ้าเป็นสายเดี่ยวจะเป็นสายกลม ถ้าเป็นชนิด 2 แกนหรือ 3 แกน จะเป็นสายแบน การใช้งานสายไฟ VAF ห้ามเดินสายลงดินโดยตรง การจะเดินสายประเภทนี้ใต้ดินจะต้องเดินในท่อฝังดินที่ปีกานป้องกันน้ำซึม เข้าท่อ ส่วนใหญ่นิยมเดินในช่องเดินสาย หรือรัดด้วยเข็มขัดรัดสายไฟเพื่อเดินเกาะผนัง

จุดเด่นของสายไฟ VAF / VAF-G

• รับแรงดันได้ไม่เกิน 300/500V
• ทนอุณภูมิไม่เกิน 70 องศาเซลเซียส
• มีสายชนิดสายแบนแกนคู่ หรือ VAF-G ที่มีสายดินเพิ่มขึ้นมา
• ตัวนำไฟฟ้าทำมาจากสายทองแดง ห่อหุ้มด้วยฉนวนทำจากพีวีซี (PVC) และมีปลอกหุ้มอีกหนึ่งชั้
• มีขนาดสายตั้งแต่ 1-16 ตร.มม.

5. สายไฟ  NYY / NYY-G

เป็นสายไฟมาตรฐาน มีทั้งชนิดแกนเดี่ยวและหลายแกน โดย NYY-G จะมีสายดินเพิ่มขึ้นมา สามารถใช้งานทั่วไโดยเดินสายกับระบบ Cable tray หรือเดินสายไฟฟ้าฝังดินโดยตรง

จุดเด่นของสายไฟ NYY

สายไฟ NYY ชนิดหลายแกน

• เป็นสายไฟฉนวน 3 ชั้น แกนทองแดงตรงกลางล้อมรอบด้วยฉนวนชั้นในอีกสองชั้น ทำหน้าที่ป้องกันความเสียหายทางกายภาพ ทำให้ทนต่อสภาพแวดล้อม
• รับแรงดันไฟฟ้าได้ 300/500V
• ทนอุณภูมิได้ 70 องศาเซลเซียส
•  มีขนาดสายตั้งแต่ 1.5-35 ตร.มม.

สายไฟ NYY ชนิดแกนเดียว

• มีตัวนำไฟฟ้ามาจากแกนทองแดง
• รับแรงดันได้ 450/750V
• ทนอุณภูมิได้ประมาณ 70 องศาเซลเซียส
• ขนาดสายตั้งแต่ 1-500 ตร.มม.

สายไฟ NYY-G

• เป็นสายนิด 2 แกน / 3 แกน / 4 แกน ที่มีสายดิน (Ground) รวมอยู่ด้วย
• เหมาะสำหรับใช้ต่อเข้าอุปกรณ์ไฟฟ้าที่ต้องลงดิน

6.  สายไฟ VCT / VCT-G

คือ สายไฟมาตรฐาน ที่ผู้รับเหมาและช่างไฟฟ้านิยมใช้ติดตามอาคาร มีตัวนำไฟฟ้ามาจากแกนทองแดง มีทั้งแบบ 1 แกน / 2 แกน / 3 แกน และ 4 แกน สายไฟ VCT ไม่ควรนำไปฝังดินโดยตรงเพราะอาจก่อให้เกิดอันตรายได้ หากต้องนำไปฝังดิน ควรใช้สายไฟ VCT-G ซึ่งเป็นสายไฟที่มีการรวมสายดินไว้ในตัว

จุดเด่นของสายไฟ VCT

• ทนแรงดันไฟฟ้าได้ 450/750V
• ทนอุณภูมิประมาณ 70 องศาเซลเซียส
• ขนาดสายตั้งแต่ 4-35 ตร.มม.
• ทนการสั่นสะเทือนได้ดี
• มีความอ่อนตัวใช้งานได้นาน

จุดเด่นของสายไฟ VCT-G

• ทนแรงดันไฟฟ้าได้ 450/750V
• ทนอุณภูมิได้ประมาณ 70 องศาเซลเซียส
• ขนาดสายตั้งแต่ 4-35 ตร.มม.
• เป็นสายไฟที่มีการรวมสายดินไว้ในตัว
• เหมาะสำหรับใช้กับอุปกรณ์ไฟฟ้าที่ต้องต่อสายลงดิน
• สาย VCT-G สามารถเดินแบบฝังดินโดยตรงได้

7. สายไฟ CVV / CVV-S

คือ สายไฟที่ใช้งานในด้านการส่งกำลังระบบควบคุมขนาดแรงดัน มีทั้งแบบมีชิลด์ CVV-S และไม่มีชิลด์ สามารถติดตั้งได้ทั้งพื้นที่แห้งและเปียก ร้อยท่อฝังดินและฝังดินโดยตรง เดินบนรางไวร์เวย์ เคเบิลเทรย์ เคเบิลแลดเดอร์ หรือเดินลอยในอากาศ

จุดเด่นของสายไฟ CVV

• ทนแรงดันไฟฟ้าได้ 600V
• ทนอุณภูมิประมาณ 70 องศาเซลเซียส
• สายส่งกำลังระบบควบคุมทำจากทองแดง หุ้มด้วยฉนวนและเปลือกทำจากพีวีซี (PVC)
• มีขนาดตั้งแต่ 0.5-6 ตร.มม.

8. สายไฟ CV

คือ สายไฟชนิดแรงดันต่ำ โดยตัวสายไฟมีฉนวนเป็น XLPE ทนความร้อนได้สูงสุดถึง 90 องศาเซลเซียส ทำให้เหมาะกับงานหลากหลาย เช่น การเดินสายไฟในงานไฟฟ้า ข้อจำกัดของสายไฟ CV คือ ในกรณีที่ติดตั้งในอาคารจะต้องเดินสายไฟในที่ปิดและมิดชิดเท่านั้น

จุดเด่นของสายไฟ CV

• เป็นสายไฟทองแดงตีเกลียว หุ้มด้วยฉนวน XLPE ที่ช่วยเรื่องการทนอุณหภูมิได้สูง ทนการเสียดสีได้ดี
• ไม่ลามไฟ (FDCV)
• ทนอุณหภูมิได้ประมาณ 90 องศาเซลเซียส
• รองรับกระแสไฟฟ้าได้มากกว่าสายฉนวนประเภท PVC
• ป้องกันการซึมผ่านของน้ำได้ด

9. สายไฟ VSF

เป็นสายไฟชนิดอ่อนแกนเดียว โดยฉนวนทำมาจาก PVC นิยมใช้ในการติดตั้งหรือทำงานสำหรับติดตั้งถาวรหรือเดินสายไฟฟ้าในระบบต่อเข้าชนิดหยิบยกได้ นอกจากนั้นยังสามารถต่อเข้าตามจุดต่างๆ ภายในอาคาร เช่น เดินสายไฟฟ้าภายในบ้านเรือน อาคารสำนักงาน โรงงานอุตสาหกรรม เป็นต้น

จุดเด่นของสายไฟ VSF

• มีความอ่อนตัวสูง ติดตั้งง่าย
• ทนแรงดันได้ 300V
• ทนอุณหภูมิประมาณ 70 องศาเซลเซียส
• ทนทานต่อแรงกระแทก

10. สายไฟ VKF

เป็นสายไฟแรงดันต่ำ สามารถติดตั้งบนไม้ หรือติดผนัง ฝังในปูนหรือใช้เชื่อมกับอุปกรณ์ไฟฟ้า สายไฟพัดลม สายไฟเครื่องใช้ไฟฟ้า สายไฟของปลั๊กพ่วงต่างๆ เหมาะกับเครื่องใช้ไฟฟ้าแรงดันไม่สูงมาก และเครื่องใช้ไฟฟ้าที่เคลื่อนที่ได้

จุดเด่นของสายไฟ VKF

• รับแรงดันได้ 300-500V
• ทนอุณหภูมิได้ประมาณ 70 องศาเซลเซียส
• มีความอ่อนตัวสูง โค้งงอได้ทุกองศา

11 . สายไฟ IEC 53 ใช้ต่อกับอุปกรณ์ไฟฟ้า

เป็นสายไฟฟ้าที่คนทั่วไปคุ้นเคยและเห็นกันบ่อย เนื่องจากเป็นสายไฟฟ้าที่มักจะใช้เชื่อมต่อกับอุปกรณ์ไฟฟ้าต่าง ๆ เป็นสายที่มีโครงสร้างคล้ายกับสาย VCT ซึ่งเป็นสายไฟฟ้าที่มีตัวนำเป็นสายอ่อนหรือสายฝอยเหมือนกัน ฉนวนและเปลือกเป็น PVC

สายไฟ IEC 53 ถูกนำไปใช้ต่อเข้ากับอุปกรณ์ไฟฟ้า หรือเครื่องใช้ไฟฟ้าที่หยิบยกได้ อีกทั้งยังสามารถใช้ต่อเข้ากับโคมไฟ ชุดสายพ่วงอย่างปลั๊กสามตา หรือนำไปเดินบนรางเคเบิ้ล แต่ไม่สามารถร้อยท่อฝังดินหรือฝังดินโดยตรงได้

จุดเด่นของสายไฟ IEC 53

• มีตัวนำเป็นสายอ่อนหรือสายฝอยเหมือนกัน ฉนวนและเปลือกเป็น PVC
• ทนอุณหภูมิสูงสุดได้ 70 องศาเซลเซียส
• ทนแรงดันสูงสุดได้ 300/500V

12. สายไฟ IEC 10

เป็นสายไฟฟ้ามาตรฐานสากลและมีการใช้งานในต่างประเทศ มีตัวนำไฟฟ้าเป็นทองแดง ตัวหุ้มฉนวนและเปลือกเป็น PVC สายไฟ IEC 10 จะเป็นสายที่มีแบบหลายแกนเท่านั้น ไม่มีแบบแกนเดี่ยว การติดตั้งและใช้งานสามารถเดินลอยในอากาศได้ รวมถึงสามารถใช้เดินร้อยท่อภายในหรือภายนอกอาคารได้ หรือจะใช้เดินบนรางเคเบิ้ลและในราง Wire way ก็ใช้ได้เช่นกัน แต่ไม่สามารถฝังดินโดยตรง หรือร้อยท่อฝังดินได้

จุดเด่นของสายไฟ IEC 10

• ทนอุณหภูมิสูงสุดได้ 70 องศาเซลเซียส
• ทนแรงดันสูงสุดได้ 300/500V
• มีตัวนำไฟฟ้าเป็นทองแดง ตัวหุ้มฉนวนและเปลือกเป็น PVC

อย่างไรก็ตาม การติตตั้งและใช้งานสายไฟนั้น สิ่งสำคัญคือต้องดูลักษณะการใช้งานของตัวสายให้เหมาะสมที่สุด เพื่อให้ป้องกันปัญหาต่าง ๆ ที่อาจเกิดขึ้นกับงานระบบไฟฟ้า เพราะสายไฟนั้นมีหลากหลายประเภท ทั้งแบบ CV, VCT, VAF, NYY หรือแม้แต่ THW เพราะสายบางประเภทก็จะระบุอย่างชัดเจนเลยว่า ไม่สามารถติดตั้งแบบฝังดินได้ รวมถึงการติดตั้งบนรางเคเบิล แต่จะเหมาะสมกับการใช้เป็นสายดิน เป็นต้น
