แผ่นพื้นสำเร็จรูป

แผ่นพื้นสำเร็จรูปสามขาติดตั้งอย่างไร และต้องค้ำยันหรือไม่

แผ่นพื้นสำเร็จรูปคอนกรีตอัดแรงแบบสามขา (Corrugated Plank) มีส่วนที่หนาที่สุด 7 ซม. จึงรับน้ำหนักได้คล้ายคาน และโดยทั่วไปไม่ต้องค้ำยันขณะติดตั้ง ผลิตตามมาตรฐาน มอก. และออกแบบให้ต้านอัคคีภัยได้ไม่น้อยกว่า 1 ชั่วโมงตามมาตรฐาน ว.ส.ท. 1009-34

• ถ้าแผ่นยาวเกิน 4 เมตร ให้ค้ำยันชั่วคราวที่กึ่งกลาง 1 จุด
• ต้องเทคอนกรีตทับหน้าหนา 5 ซม.
• ระยะวางพาดบนบ่าคานไม่น้อยกว่า 5 ซม.
• เหล็กเสริมในคอนกรีตทับหน้าใช้ RB6 @ 20 ซม. วางเป็นตะแกรง หรือตะแกรงลวดเชื่อมขนาด 4 มม. @ 20 ซม.
• ยึดต่อแผ่นด้วยการเชื่อมแผ่นเหล็กด้านข้าง (Shear Key) เหมือนพื้นท้องเรียบ

ความสามารถในการรับน้ำหนักขึ้นอยู่กับจำนวนลวดอัดแรงและความยาวแผ่นพื้น เมื่อไม่ต้องใช้ไม้ค้ำยัน ยังช่วยลดปัญหาปลวกจากไม้ที่ต้องทิ้งไว้ใต้พื้นชั้นล่าง นอกจากแบบสามขา ยังมีพื้นท้องเรียบ พื้นกลวง (Hollow Core) และพื้นท้องสะพานให้เลือกตามงาน

 แผ่นพื้นตัน คอนกรีต อัดแรง มาตรฐาน

แผ่นพื้นตันซีแพค CPAC ASIA TRC

ถูกออกแบบมาเพื่องานก่อสร้างพื้น สำหรับบ้านพักอาศัย ทาวน์เฮาส์ อพาร์ตเมนต์ อาคารสำนักงาน และอาคารพาณิชย์ทั่วไปแทนการเทปูนในรูปแบบเดิมแผ่นพื้นตัน CPAC มีคุณสมบัติโดดเด่นในเรื่องของความแข็งแรง คงทน เนื่องจากมีการกระจายการรับน้ำหนักอย่างมีประสิทธิภาพ ประกอบกับผลิตจากคอนกรีตคุณภาพมาตรฐาน ด้วยกรรมวิธีการผลิตด้วยเครื่องจักรที่ทันสมัย รวมถึงผ่านการทดสอบคุณภาพโดยวิศวกรและผู้เชี่ยวชาญ จึงมั่นใจได้ในคุณภาพของแผ่นสำเร็จรูป ซีแพค ในทุกๆ แผ่น นอกจากนี้แผ่นพื้นตันซีแพคยังสะดวกในการติดตั้ง ขนย้าย และประหยัด ค่าใช้จ่ายในการก่อสร้าง จึงได้รับความมไว้วางใจจากหลายๆ โครงการทั้งขนาดใหญ่และขนาดเล็กเสมอมา

คุณสมบัติเด่น แผ่นพื้นตัน ซีแพค CPAC ASIA TRC

• มั่นใจได้ในเรื่องของวัตถุดิบที่นำมาใช้ในการผลิตสินค้าว่าผ่านการตรวจสอบ ตามมาตรฐาน มอก. เช่น ปูนซีเมนต์ปอร์ตแลนด์ ขนาดคละของหิน ทราย และลวดอัดแรง เป็นต้น
• มีการผสมด้วยคอนกรีตที่มีคุณภาพตามมาตรฐานของทาง CPAC และมีการควบคุมการอัดลวดให้ได้กำลังถึง 70% ของค่าแรงดึงสูงสุดทำให้สามารถรับน้ำหนักได้มากกว่าการเท่หล่อแบบปกติ
• ในด้านการนำมาใช้ สามารถนำมาใช้ได้อย่างสะดวกและไม่จำเป็นต้องใช้คนจำนวนมากในการใช้
• เนื่องจากสามารถลดปริมาณการใช้ไม้แบบและปริมาณเหล็กเสริม ตลอดจนลดจำนวนคนงานลงจึงทำให้ค่าใช้จ่ายลดลง

ตารางรับน้ำหนักบรรทุก แผ่นพื้นตัน ซีแพค CPAC ASIA TRC

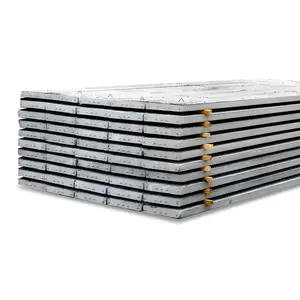

แผ่นพื้นสำเร็จรูปท้องเรียบ Prestressed Floor planks

มี ราคาพิเศษ ส่งทั่วประเทศ

แผ่นพื้นสำเร็จรูปท้องเรียบ Prestressed Floor planks

ลักษณะโดยทั่วไปของแผ่นพื้นตัน

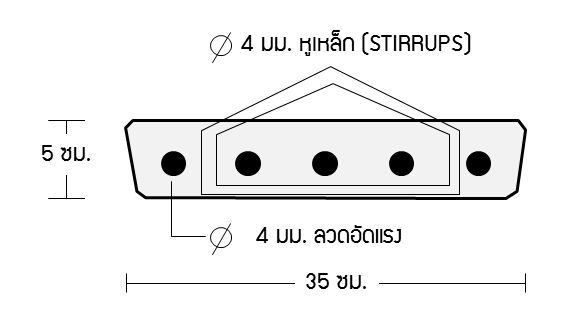

พื้นสำเร็จรูป เป็นแผ่นพื้นคอนกรีตอัดแรงชนิดท้องเรียบ รูปหน้าตัดกว้าง 35ซม. หนา 5ซม. วางเรียงชิดติดกัน ด้านท้องของพื้นเรียบ ไม่ต้องฉาบปูน เมื่อเทคอนกรีตทับหน้า Structural Topping แล้วจะทำงานเป็นเนื้อเดียวกัน Composite กับตัวพื้นสำเร็จรูป

หมายเหตุ

ความสามารถในการรับน้ำหนักของแผ่นพื้นขึ้นอยู่กับจำนวนลวดอัดแรง (Prestressing Wire) และความยาวของแผ่นพื้น โดยขอข้อมูลเพิ่มเติมได้กับเจ้าหน้าที่ เพื่อความเหมาะสมในการนำแผ่นพื้นสำเร็จรูปไปใช้งาน
คอนกรีตทับหน้าต้องมีกำลังอัดประลัยไม่น้อยกว่า 210 กก./ตร.ม. (Cylinder)

   📷

การใช้ประโยชน์ของแผ่นพื้นตัน

เหมาะกับงานอาคารทั่วไป ทุกขนาด เพราะการใช้พื้นสำเร็จรูปทำให้การก่อสร้างเป็นไปได้อย่างรวดเร็วและประหยัดกว่าพื้นหล่อในที่ พื้นสำเร็จรูปท้องเรียบ ถูกออกแบบให้ใช้งานกับช่วงพาด Span ตั้งแต่สั้นสุด จนถึงประมาณ 5ม.

การติดตั้งแผ่นพื้นตัน

หลังคาน ซึ่งเป็นส่วนที่จะรองรับน้ำหนักพื้น ควรเทคอนกรีตปรับระดับให้เรียบร้อยในขณะหล่อคาน เพื่อที่จะวางแผ่นพื้นได้แนบสนิทกับหลังคาน และได้ระดับสม่ำเสมอกันโดยตลอด จากนั้นจึงทำให้การติดตั้งพื้นสำเร็จรูปท้องเรียบซึ่งติดตั้งได้ง่าย
กรณีที่ต้องการให้พื้นรับน้ำหนักได้มากขึ้น หรือช่วงพาดที่ยาวเกินกว่า 3ม. ควรมีค้ำยันชั่วคราวตรมแนวกึ่งกลางความยาวของแผ่นพื้น และสามาถใช้ค้ำยันนี้ปรับระดับแผ่นพื้นทุกแผ่นให้เสมอกันระหว่างเทคอนกรีตทับหน้าอีกด้วย

📷

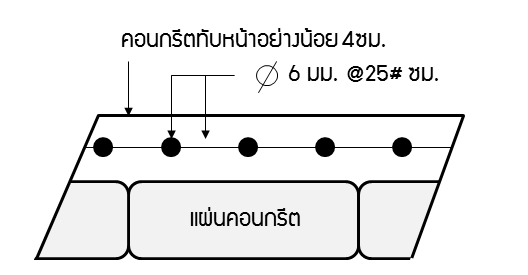

รูปตัดขวาง แผ่นคอนกรีต

การวัดพื้นเพื่อทราบขนาดที่ต้องการใช้

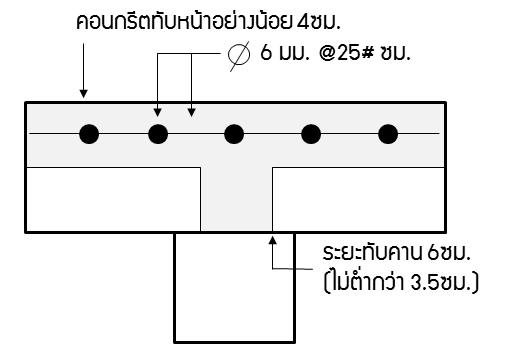

ให้ใช้ระยะห่างระหว่างขอบด้านในของคานที่จะนำแผ่นพื้นไปวางรวมกับระยะที่วางพาดอยู่บนคานอีกข้างละประมาณ 6ซม. ทั้งนี้ ระยะที่วางทับอยู่บนคาน ต้องไม่น้อยกว่า 3.5ซม.

📷
ข้อดีของพื้นสำเร็จรูปท้องเรียบ

1. เป็นผลิตภัณฑ์คอนกรีตอัดแรงโดยใช้เครื่องมืออุปกรณ์ที่ทันสมัยและมีวิศวกรที่ชำนาญงานคอยควบคุมการผลิตทุกกระบวนการ
2. ท้องพื้นจะเรียบเนียน เพียงแต่ยาปูนที่แนวรอยต่อแล้วชักร่องเพื่อเพิ่มความสวยงามและทาสีทับได้ทันทีโดยไม่ต้องฉาบปูนซ้ำ
3. พื้นที่ทาสีน้อยที่สุด เพราะท้องเรียบ แบน ไม่มีส่วนที่เป็นขาหรือคานซอย ทำให้ประหยัดค่าสีได้ประมาณ 33 เปอร์เซนต์
4. มีหูเหล็ก Stirrups ยื่นออกมาจากแผ่นพื้นเพื่อให้ยึดกับคอนกรีตทับหน้า และเพิ่มความมั่นใจว่าคอนกรีตทับหน้ากับตัวพื้นสำเร็จรูปจะยึดแน่นเป็นแผ่นเดียวกัน
5. ความหนาของแผ่นพื้น รวมคอนกรีตทับหน้าน้อยกว่าระบบอื่นๆ ทำให้ลดความสูงของตัวอาคารลงได้
6. แข็งแรง ปลอดภัย พื้นสำเร็จรูปท้องเรียบ จะไม่ยุบตัวถล่มลงมา แม้ว่าค้ำยันชั่วคราวจะพังระหว่างเทคอนกรีตทับหน้า
