ท่อเหล็กร้อยสายไฟ

ท่อ EMT IMC RSC ต่างกันอย่างไร

📷

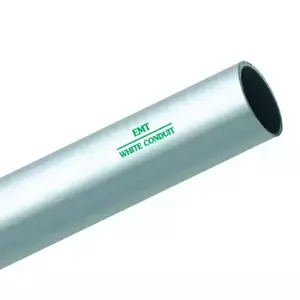

ท่อ EMT Electrical Metallic Tubing

ท่อโลหะร้อยสายไฟ EMT หรือ ท่อชุบซิงค์ EMT คือ ท่อที่มีลักษณะบาง ทำด้วยแผ่นเหล็กกล้าชนิดรีดร้อนหรือรีดเย็น หรือแผ่นเหล็กกล้าเคลือบสังกะสี ผิวภายในเคลือบ ด้วยอีนาเมล ทำให้ผิวท่อเรียบทั้งภายใน และภายนอกท่อ และมีความมันวาว ปลายท่อเรียบทั้ง 2 ด้านไม่สามารถทำเกลียวได้ มาตรฐานกำหนด ท่อ EMT ใช้เดินลอยในอากาศ หรือฝังในผนังคอนกรีตได้ แต่ห้ามฝังดิน หรือฝังในพื้นคอนกรีต ในสถานที่อันตราย ระบบแรงสูง หรือบริเวณ ที่อาจเกิดความเสียหายทางกายภาพ

ท่อ IMC Intermediate Metal Conduit

ท่อ IMC Intermediate Metal Conduit มันคือ ท่อที่มีลักษณะหนาปานกลาง Intermediat Metal Conduit นี้ทำด้วยแผ่นเหล็กกล้าชนิดรีดร้อนหรือรีดเย็น หรือแผ่นเหล็กกล้าเคลือบสังกะสี ผิวภายในเคลือบด้วยอีนาเมล ทำให้ผิวท่อเรียบทั้งภายใน และภายนอกท่อ และมีความมันวาว มีความหนากว่าท่อ EMT ปลายท่อทำเกลียวไว้ทั้ง 2 ด้าน มาตรฐานกำหนดให้ใช้ตัวอักษรสีส้ม หรือสีเฉดแดง ระบุชนิดและขนาดของท่อ เรียกกันทั่วไปว่าท่อ IMCท่อ IMC ใช้เดินนอกอาคาร หรือฝังในผนัง-พื้นคอนกรีตได้

ท่อ RSC Rigid Steel Conduit

ท่อชุบซิงค์ RSC Rigid Steel Conduit คือ ท่อที่มีลักษณะหนาที่สุดในบรรดาท่อทั้ง 3 รุ่น ทำด้วยแผ่นเหล็กกล้าชนิดรีดร้อนหรือรีดเย็น หรือแผ่นเหล็กกล้าเคลือบสังกะสีทั้งผิวภายนอกและภายใน ทำให้ผิวท่อเรียบทั้งภายใน และภายนอกท่อ แต่ผิวจะด้านกว่าและหนากว่าท่อ EMT และ IMC ปลายท่อทำเกลียวไว้ทั้ง 2 ด้าน มาตรฐานกำหนดให้ใช้ตัวอักษรสีดำท่อ RSC ท่อแบบหนา มักใช้เดินสายไฟนอก อาคาร เพราะตัวท่อมีความคงทนแข็งแรง และความหนาของท่อ และสามารถใช้ฝังในผนัง-พื้นคอนกรีตได้ดี

ท่อร้อยสายไฟเคลือบสังกะสีป้องกันสนิมและติดตั้งง่ายได้อย่างไร

ท่อร้อยสายไฟเหล็กเคลือบสังกะสีผลิตจากแผ่นเหล็กที่ม้วนขึ้นรูป เชื่อมตะเข็บ แล้วชุบสังกะสีแบบจุ่มร้อนในสายการผลิตต่อเนื่อง ตามด้วยสารป้องกันการกัดกร่อน ผนังด้านในเคลือบอีพ็อกซี่เรซินซึ่งเป็นฉนวนไฟฟ้า ช่วยกันสนิมและทำให้ดึงสายไฟง่าย

• มาตรฐานที่ใช้ ได้แก่ UL/ANSI (EMT, IMC, RSC), BS 31-1940, BS 4568-1970 และ มอก. 770
• ตะเข็บเล็กและไม่มีคม เหมาะกับการร้อยสายไฟ และดัดโค้งได้โดยผิวเคลือบไม่แตก
• ปลายท่อทำเกลียวด้วยเครื่องจักร ต่อได้แน่นและช่วยกันน้ำซึมเข้าข้อต่อ
• ผิวสังกะสีด้านนอกและอีพ็อกซี่ด้านในช่วยให้ทนสารเคมีและอากาศใกล้ทะเล

ท่อร้อยสายไฟฟ้า White Conduit Panasonic

📷

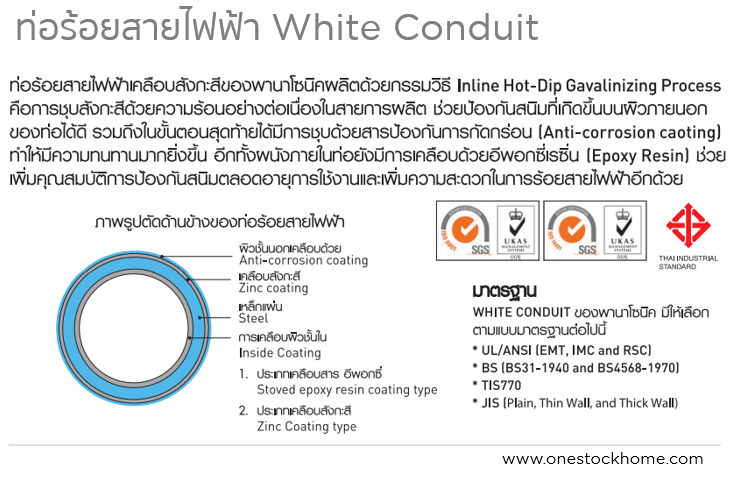

ท่อร้อยสายไฟฟ้าเคลือบสังกะสีของ พานาโซนิค ผลิตด้วยกรรมวิธี Inline Hot-Dip Galvanized Process คือการชุบสังกะสีด้วยความร้อนอย่างต่อเนื่องในสายการผลิต ช่วยป้องกันสนิม กันการกัดกร่อน Anti Corrosion Coating ทำให้มีความทนทานมากขึ้น อีกทั้งผนังภายในท่อ ยังมีการเคลือบด้วย อีพ๊อกซี่ เรซิ่น Epoxy Resin เพิ่มคุณสมบัติการป้องกันสนิม ตลอดการใช้งาน

ท่อร้อยสายไฟฟ้า พานาโซนิค (Panasonic White Conduit) มีลักษณะที่ดีต่างจากแบรนด์อื่นๆ ดังนี้

1. ร้อยสายไฟฟ้าได้ง่าย    => เนื่องจากมีสาร Epoxy Resin คุณภาพสูง ช่วยให้ไม่สึกกร่อน รวมถึง ดึงสายไฟได้อย่างง่ายอีกด้วย

2. ดัดโค้งได้ง่าย              => เนื่องจาก ผลิตจากเหล็กคุณภาพสูง ผ่านการหลอมเหนี่ยวนำไฟฟ้าด้วยความถี่สูง ป้องกันการแตกหักเมื่อบิดงอ

3. ทนทาน ไม่เป็นสนิม     => เนื่องจากผิวด้านนอกมีการเคลือบสังกะสี ป้องกันไม่ให้สึกกร่อนได้ง่าย แม้ว่าจะถูกสารเคมีหรืออากาศใกล้ทะเล

4. ติดตั้งสะดวก               => เนื่องจากมีเกลียวที่คมและแม่นยำ ตัดโดยเครื่องจักร ช่วยให้ข้อต่อแน่นสนิท น้ำไม่ซึม รวมถึงติดตั้งได้รวดเร็วและง่าย

5. คุณภาพได้มาตรฐาน    => เนื่องจากเหล็กแผ่นที่นำมาม้วน ทำเกลียว และ เคลือบสังกะสี ผ่านกระบวนการผลิตที่มีคุณภาพสูง เท่ากันทุกชิ้น

ท่อร้อยสายไฟฟ้า พานาโซนิค (Panasonic White Conduit) ยังได้รับการตรวจสอบและรับรองตามมาตรฐาน ดังนี้

UL/ANSI (EMT, IMC and RSC)

JIS (Plain, Thin Wall and Thick Wall)

BS (BS31-1940 and BS4568-1970)

TIS770

สรุปความแตกต่างของ ท่อ EMT IMC และ RSC
