ตู้ไฟฟ้า ตู้ควบคุมไฟฟ้า ตู้ไฟบ้าน

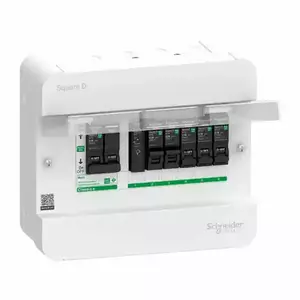

ตู้ไฟฟ้า ตู้ไฟ กล่องไฟ Breaker Panel ตู้คอนซูเมอร์ยูนิต Consumer Unit

ตู้ไฟฟ้า ตู้ไฟ กล่องไฟ ตู้คอนซูเมอร์ยูนิต เป็นกล่องโลหะที่บรรจุเบรกเกอร์ที่ควบคุมการจ่ายไฟไปยังส่วนต่าง ๆ ของบ้าน เป็นจุดรวมการติดตั้ง อุปกรณ์ควบคุมและป้องกันอันตรายต่างๆ จากไฟฟ้าอย่างเป็นระเบียบและง่ายต่อการจัดการ โดยทั่วไปจะประกอบด้วย เมนเซอร์กิตเบรกเกอร์ อุปกรณ์ป้องกันไฟรั่วไฟดูด และ เซอร์กิตเบรกเกอร์ย่อย โดยปกติ ตู้ไฟฟ้า ตู้ไฟ กล่องไฟ ตู้คอนซูเมอร์ยูนิต จะอยู่ในโรงรถ ห้องเอนกประสงค์ ห้องใต้ดิน หรือ ตู้เสื้อผ้า ตู้ไฟฟ้า ตู้ไฟ กล่องไฟ ตู้คอนซูเมอร์ยูนิต มีพิกัดแอมแปร์ และจำนวนช่องว่าง และวงจรที่แตกต่างกัน ขึ้นอยู่กับความต้องการใช้ไฟฟ้าของบ้าน

เทอร์มินอลต่อสาย Terminal Block เทอร์มินอลบล็อก แผงต่อสายไฟ

เทอร์มินอลบล็อก (Terminal Block) ใช้เชื่อมต่อสายไฟในตู้ไฟ ช่วยจัดเก็บสายไฟให้เป็นระเบียบ ปลอดภัยในการใช้งาน ตัวบล็อกผลิตจากพลาสติก หรือเซรามิก ที่แข็งแรง ทนทาน ทนต่อความร้อน ใช้งานกับอุณหภูมิสูงได้ดี ไม่ติดไฟ รองรับการต่อเข้ากับสายไฟได้หลายขนาด

เทอร์มินอลบล็อกที่นิยมใช้มี 2 แบบ

1. แบบสกรู (Screw Type)

2. แบบเสียบสายล็อค (Rod Type)

โอเวอร์โหลด (Over Load Relay)

โอเวอร์โหลด (Over Load Relay) ทำหน้าที่ป้องกันกระแสไฟเกิน เป็นอุปกรณ์ป้องกันอุปกรณ์ไฟฟ้า เกินกำลัง ไฟฟ้าไหลเกินพิกัด ป้องกันมอเตอร์ ไม่ให้เกิดการเสียหาย เมื่อไฟฟ้ามีกระแสไหลเกินในการทำงานของโหลด

ไพล็อตแลมป์ (Pilot Lamp)

ไพล็อตแลมป์ Pilot lamp เป็นหลอดไฟ ใช้แสดงสถานะการทำงาน ใช้ติดตั้งบริเวณ ตู้ไฟฟ้า ตู้ไฟ กล่องไฟ ตู้คอนซูเมอร์ยูนิต ตู้ควบคุม หน้าที่ของ ไพล็อตแลมป์ จะบอกสถานะการทำงาน เช่น กำลังทำงานอยู่ หยุดการทำงาน แจ้งเตือนสิ่งผิดปกติ

ตู้โหลดเซ็นเตอร์ (Load Center) ต่างจาก ตู้คอนซูมเมอร์ยูนิต (Consumer Unit)

ตู้คอนซูมเมอร์ยูนิต เป็นตู้ไฟสำหรับไฟฟ้า 1 เฟส ใช้สำหรับรวบรวมอุปกรณ์ควบคุมระบบไฟฟ้า ทั่วไปจะมีจำนวนเบรกเกอร์ย่อย ตั้งแต่ 4-18 วงจร ตู้โหลดเซ็นเตอร์ เป็นตู้ไฟสำหรับไฟฟ้า 3 เฟส ติดตั้งเพื่อควบคุมระบบไฟฟ้าในอาคารขนาดกลางจนถึงขนาดใหญ่
