ระบบพื้นโพสเทนชั่นซีแพค

ระบบพื้นโพสเทนชั่น แผ่นระบบพื้น CPAC Post tensioned Slab

POST TENSIONED SLAB เป็นระบบพื้นคอนกรีตอัดแรงที่ได้รับการยอมรับทั่วโลกว่า เป็นวิวัฒนาการที่ทันสมัยในการก่อสร้างเนื่องจากช่วยให้โครงสร้างมั่นคง แข็งแรงก่อสร้างได้รวดเร็วและประหยัด

เป็นระบบแผ่นพื้นที่ใช้กันอย่างแพร่หลาย เนื่องจากเป็นระบบที่ประหยัด และก่อสร้างได้อย่างรวดเร็ว ดังจะเห็นได้จากอาคารสํานักงาน ที่จอดรถ โรงแรม ศูนย์การค้าต่าง ๆ ที่ มักจะมีช่วงเสายาว ดังนั้น POST-TENSION จึงเป็นที่นิยมใช้กันอย่างแพร่หลายมานานกว่า 40 ปี ในนานาประเทศ ท้องพื้นเรียบและบางกว่า น้ำหนักโดยรวมน้อยกว่าพื้น คสล.ทั่วไป ช่วยเพิ่มช่วงระยะห่างระหว่างเสามากกว่า เพิ่มความคล่องตัวในการจัดแบ่งพื้นที่ใช้สอย ลดความสูงระหว่างชั้น เพิ่มพื้นที่ใช้งานมากกว่า ให้โครงสร้างมีน้ำหนักน้อย ก่อสร้างได้รวดเร็ว  เพิ่มความมั่นคงของโครงสร้าง  เพิ่มความต้านทานต่อรอยแตกร้าวและลดปัญหาการซึมของน้ำ







• เพิ่มช่องระยะห่างระหว่างเสามากกว่า
  เนื่องจากจำนวนเสาที่ลดลง ทำให้พื้นที่ใช้สอยภายในตัวอาคารเพิ่มมากขึ้น
• เพิ่มความคล่องตัวในการจัดแบ่งพื้นที่ใช้สอย
  เนื่องจากไม่มีข้อจำกัดเรื่องคานและเสา ทำให้การเปลี่ยนแปลงเพิ่มเติมแนวกั้นผนังหรือกำแพง เป็นไปได้อย่างสะดวก
• ลดความสูงระหว่างชั้น
  เนื่องจากความหนาของพื้นที่บางกว่าพื้นแบบคอนกรีตเสริมเหล็ก จึงช่วยลดความสูงระหว่างชั้นของอาคารและประหยัดโครงสร้างอื่นๆ ทำให้อาคารมีต้นทุนการก่อสร้างต่ำ
• เพิ่มพื้นที่ใช้งานมากกว่า

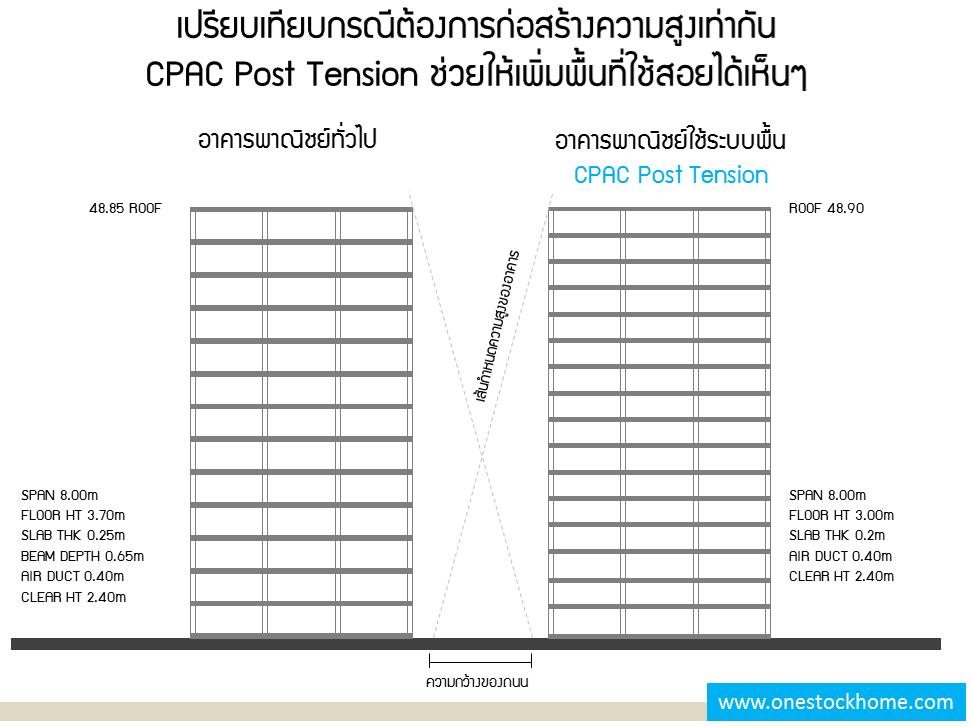

  จากการลดระดับความสูงระหว่างชั้น ทำให้สามารถสร้างอาคารได้ถึง 16 ชั้น ในระดับความสูงเท่ากับอาคารคอนกรีตเสริมเหล็กที่สร้างได้เพียง 13 ชั้น และยังสามารถประหยัดพื้นที่ส่วนที่เป็นบันไดและทางขึ้นลงของรถยนต์ในแต่ละชั้นได้อีกด้วย

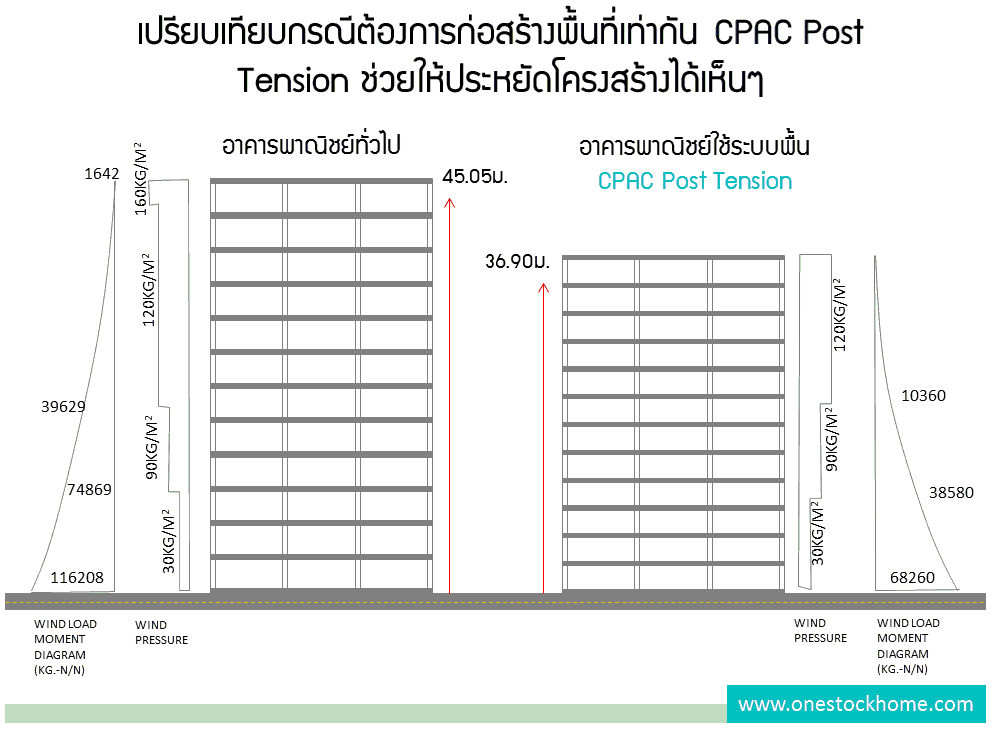

• ให้โครงสร้างมีน้ำหนักน้อย
  ช่วยทำให้ลดค่าก่อสร้างของฐานรากตามไปด้วย
• ก่อสร้างได้รวดเร็ว
  เนื่องจากการติดตั้งไม้แบบและถอดแบบเป็นลักษณะแบนราบโดยตลอด ทำให้การทำงานสะดวกและรวดเร็วกว่าระบบอื่น
  .
• เพิ่มความมั่นคงของโครงสร้าง
  เนื่องจากต้องหล่อในที่ จึงมีผลทำให้โครงสร้างมีความต่อเนื่องเป็นเนื้อเดียวกันทั้งระบบพื้นและเสา จึงให้ความมั่นคงกว่าระบบพื้นทั่วๆไป

• เพิ่มความต้านทานต่อรอยแตกร้าวและลดปัญหาการซึมของน้ำ
  เนื่องจากแผ่นพื้นจะมีแรงอัดกระทำอยู่ตลอดเวลา ทำให้มีคุณสมบัติของการต้านทานต่อรอยแตกร้าว



ข้อมูลทั่วไปในการออกแบบ
CPAC POST-TENSION SLAB มี 2 ระบบ คือ
1. BONDED SYSTEM
2. UNBONDED SYSTEM

ระยะห่างระหว่างช่วงเสาที่เหมาะสมที่สุดเพื่อความปลอดภัย
- โดยทั่วไป POST-TENSIONED SLAB เหมาะสำหรับระยะห่างของช่วงเสาที่ 6 เมตรขึ้นไป กรณีต้องการความประหยัด ควรกำหนดระยะห่างระหว่างช่วงเสาโดยระยะห่างระหว่างช่วยเสาใน (L)
- ระยะห่างระหว่างช่วงเสาริมที่เหมาะสมและประหยัด คือ 0.75-0.80 L ช่วงพื้นที่ยึดปลายอิสระที่เหมาะสมและประหยัด 0.25-0.30 L

CPAC POST-TENSIONED SLAB มีความหนาเท่าใด
ความหนาของ POST-TENSIONED SLAB สามารถประมาณได้คร่าวๆ โดยใช้ SPAN: THICKNESS RATIO มาเป็นข้อมูลพื้นฐานเช่น กรณีแผ่นพื้นสองทางที่มีระยะห่างระหว่างเสา SPAN ยาวประมาณ 8 ม.

ความหนาของ POST-TENSIONED SLAB จะประมาณ 8.00/40 = 0.20 ม. หรือ 20 ซม.

หากเปรียบเทียบความหนาของ R.C. FLAT SLAB โดยทั่วไป จะมีความหนาประมาณ 8.00/30 = 0.27ม. หรือ 27 ซม.

อัตราส่วนระยะห่างระหว่างช่วงเสาต่อความหนาพื้น SPAN: THICKNESS RATIO
แผ่นพื้นทางเดียว45-48 แผ่นพื้นสองทาง40-45 แผ่นพื้นสองทางมี DROP PANEL45-50 แผ่นพื้นสองทางมีคาน50-56
ความหนาของ POST-TENSIONED SLAB สามารถมีขนาดบางได้ถึง 17ซม. (ผันแปรตามระยะห่างระหว่างช่วงเสา)

ในกรณีระยะห่างระหว่างช่วงเสามาก หรือกรณีพิเศษอื่น การมี BAND BEAM หรือ DROP PANEL มาเสริม จะทำให้พื้นมีประสิทธิภาพสูงขึ้น
