โครงคร่าวโลหะฝ้าเพดานฉาบเรียบ โปรลายน์ เอสซีจี SCG นวัตกรรมโครงคร่าวฝ้าเพดานยุคใหม่จาก ตราช้าง เอสซีจี เพื่อขจัดปัญหา

  • ระดับฝ้าไม่เรียบ
  • ฝ้าไม่แข็งแรง เสี่ยงต่อการเกิดอุบัติเหตุ
  • ความไม่สวยงาม หรือไม่แข็งแรง เมื่อต้องการฝ้าในรูปแบบใหม่ๆ เช่น ฝ้าต่างระดับ
  • เมื่อติดตั้งอุปกรณ์อื่นๆ บนฝ้าแล้ว หลวง ร่วงหล่น ยึดไม่อยู่ หรือฝ้าแอ่น
  • ไม่มั่นใจฝีมือการติดตั้งว่าจะแข็งแรง ทนทาน ปลอดภัย และสวยงามหรือไม่
  • เหมาะสำหรับการใช้งานร่วมกับแผ่นยิปซั่มทั้งขอบลาด 2 ด้าน และแบบขอบลาด 4 ด้าน ซีเนีย Synia

ลักษณะการใช้งาน

  • เป็นโครงคร่าวคุณภาพสูงของฝ้าเพดานยิปซั่มฉาบเรียบ ภายในอาคาร
  • ใช้ร่วมกับอุปกรณ์ วอลล์-ไลน์นิ่ง แบรกเก็ต Wall Lining Bracket เพื่อเป็นโครงคร่าว สำหรับการทำผิวผนังยิปซั่มฉาบเรียบ

ขนาดน้ำหนัก

  • หนา 0.52มม. (เบอร์ 24)
  • หน้าตัด 15x37 มม.
  • ยาว 4ม./เส้น
  • น้ำหนัก 1.2 กก./เส้น
  • เคลือบสังกะสี 220 ก./ตร.ม.

โครงคร่าวโลหะฝ้าเพดานฉาบเรียบ โปร-ลายน์ เอสซีจี มีคุณสมบัติพิเศษ ดังนี้

  • แข็งแรง ปลอดภัย : ผลิตจากเหล็กรีดเย็นคุณภาพสูง ความหนาเต็มขนาด 0.52มม. ผ่านการออกแบบทดสอบ และใช้เทคนิคการผลิตขั้นสูง ช่วยเพิ่มความแข็งแรงให้กับทั้งระบบ อุปกรณ์ประกอบทุกชิ้น ได้รับการออกแบบและทดสอบ โดยคำนึงถึงความมั่นคง ปลอดภัยเป็นหลัก สปริงล็อกตราช้าง ผลิตจากสแตนเลสชั้นคุณภาพพิเศษที่แข็งแรง มีการดัดตัวที่ดี และปลอดการผุกร่อน อุปกรณ์ทุกชิ้นเลือกใช้วัตถุดิบคุณภาพสูงกว่าในท้องตลาด เป็นระบบติดตั้งแนวคิดใหม่ เพื่มความมั่นใจในความแข็งแรง น้ำหนักเต็มตามที่ระบุ พิสูจน์ได้ง่ายด้วยการชั่ง
  • ได้มาตรฐานอุตสาหกรรม มอก. 863-2532
  • รองรับกับรูปแบบการออกแบบฝ้าเพดานยุคใหม่ ด้วยนวัตกรรมทางด้านอุปกรณ์ยึดแขวน และอุปกรณ์ประกอบใหม่ ทำให้สามารถออกแบบและติดตั้งฝ้าเพดานได้หลากหลายรูปแบบ รวมทั้งสามารถติดตั้งอุปกรณ์อื่นๆ เข้ากับฝ้าเพดานได้ง่ายขึ้น โดยที่ยังคงความสวยงาม และแข็งแรงได้มาตรฐาน
  • น้ำหนักเบา เบากกว่าโครงคร่าวไม้ และไม่มีการบิดงอ
  • ทนทาน ด้วยเหล็กชุบสังกะสีระบบ Hot Dip Galvanized steel มาตรฐานสูง JIS G3302 มีความหนาของชั้นสังกะสี 220 ก./ตร.ม. เหมาะกับสภาพอากาศความชื้นสูงในเมืองไทย ลดปัญหาสนิม
  • ปลอดภัยจากแมลง ไม่เป็นอาหารของปลวก และแมลงอื่นๆ
โครงโปรไลน์,โครงพลัสลายน์,โครงอีซี่

การเปรียบเทียบระหว่างโครงคร่าวโปร ซีลายน์ กับโครงคร่าว เบอร์ 24 ทั่วไป

มั่นใจได้ภายใต้ฝ้าเพดานของท่าน กับการป้องกันสนิมที่เหนือกว่า

ภาพการทดสอบการป้องกันสนิมของโครงคร่าว โดยเป็นภาพก่อนและหลังการทดสอบการผุกร่อน Salt Spray Test by ASTM B117-97 ที่ระยะเวลา 300 ชั่วโมง โดยเปรียบเทียบระหว่าง โครงโปร ซีลาย์ กับ โครงคร่าวเบอร์ 24 ทั่วไป

** Salt Spray Test เป็นการเร่งปฏิกิริยาให้เกิดสนิมเร็วกว่าปกติ 100 -120 เท่า ของสภาวะอากาศริมชายทะเล ซึ่งจะเกิดสนิมได้เร็วกว่าสภาพอากาศทั่วไป (Exterior: Pullutted Coastal Area)

นอกเหนือจากการออกแบบและผลิตให้การรับน้ำหนักความหนาเหล็กได้มาตรฐาน มอก. 863-2532 แล้ว โครงคร่าว โปรลายน์ ยังได้เพิ่มความมั่นใจด้วย

  • เทคนิคการผลิตโครงที่เหนือมาตรฐานทั่วไป เพื่อเพิ่มความแข็งแรงให้กับโครงด้วย Safety Factor ไม่ต่ำกว่า 5 โดยเทียบจากน้ำหนักฝ้าเพดาน
  • อุปกรณ์ประกอบทุกชิ้น ล้วนใช้วัสดุที่เหนือกว่ามาตรฐานในท้องตลาด
  • การออกแบบอุปกรณ์ประกอบอย่างประณีต เพื่อให้ผู้ใช้มั่นใจได้มากยิ่งขึ้นในความปลอดภัยหลังการติดตั้ง ลดโอกาสที่จะติดตั้งผิดพลาดจากมาตรฐาน
  • ออกแบบให้สามารถตรวจสอบความถูกต้องของระบบได้ง่าย ภายหลังการติดตั้ง
  • ปลอดสนิม ด้วยชั้นเคลือบสังกะสีที่ไม่ต่ำกว่า 220 กรัม/ตร.ม. ซึ่งมากกว่า โครงคร่าวโดยทั่วไปถึง 80% ลดการเสี่ยงต่อการผุกร่อนของโครง นอกจากจะทำให้อายุการใช้งานสั้น และไม่สวยงามแล้ว ยังเป็นอันตรายต่อความมั่นคงของฝ้าด้วย โดยเฉพาะอย่างยิ่งหากโครงผุกร่อน เราไม่สามารถมองเห็นได้จึงไม่อาจที่จะเปลี่ยนแปลงแก้ไขก่อนเกิดอันตราย

ปลอดภัย

สปริงล็อก ตราช้าง - เอสที ผลิตจากเหล็กสเตนเลส คุณภาพสูง ปลอกจากการผุกร่อน โดยผ่านการทดสอบการผุกร่อน Salt Spray Test by ASTM B117-97 เปรียบเทียบ กับสปริงทั่วไป ที่อย่างน้อย 300 ชั่วโมง โดยไม่เกิดสนิม

แข็งแรง

ผ่านการออกแบบ ให้สปริงกัดเข้าไปในเนื้อลวด เพื่อช่วย เพิ่มความแข็งแรงในการรับกำลังโดยเมื่อประกอบเป็นชุดแขวนแล้ว รับแรงดึงได้ไม่ต่ำกว่า 120 กก. Safety Factory = 4 เท่าของน้ำหนักฝ้าเพดาน

ได้มาตรฐาน

สปริงล็อก ตราช้าง - เอสที ผ่านการทดสอบความเป็นสปริงของวัสดุ โดยการทดสอบการกดซ้ำที่ 1,000 ครั้ง โดยไม่เกิดการเสียรูปของสปริง

จากการส่งตัวอย่างไปทดสอบยัง Technical Development Center ประเทศฝรั่งเศส พบว่าโครงคร่าวในท้องตลาดที่ผลิตจากเหล็กเกรดสองที่มีคุณภาพไม่สม่ำเสมอหรือต่ำกว่ามาตรฐานนั้น จำนวนของสกรูที่สามารถยึดแผ่นเข้ากับโครงได้ต่ำกว่า 50% กล่าวคือ มีสกรูที่ยึดกับโครงได้ เพียง 4 ตัว จากการยิง 10 ตัว ที่เหลือสามารถใช้มือดึงออกได้ ซึ่งจะเป็นอันตรายถึงขั้นฝ้าถล่มลงมาได้

1. กำหนดระดับฝ้ารอบห้อง แล้วติดโครงริมโปร ตามลำดับ

การติดตั้งโปรไลน์ pro line

2. ประกอบชุดปรับระดับท่อนล่างกับลวดแขวนท่อนบนที่เหมาะกับระยะเหนือฝ้า และปรับให้ทุกตัวยาวเท่ากัน ก่อนนำขึ้นไปแขวน ข้อควรระวัง เพื่อความปลอดภัย ควรเลือกใช้ขอล็อคโครงและลวดแขวนท่อนบนที่มีเส้นผ่านศูนย์กลาง 4 มม. เท่ากันของ เอสซีจี ตราช้าง

การติดตั้งโครงเคร่า เอสซีจี โปรไลน์

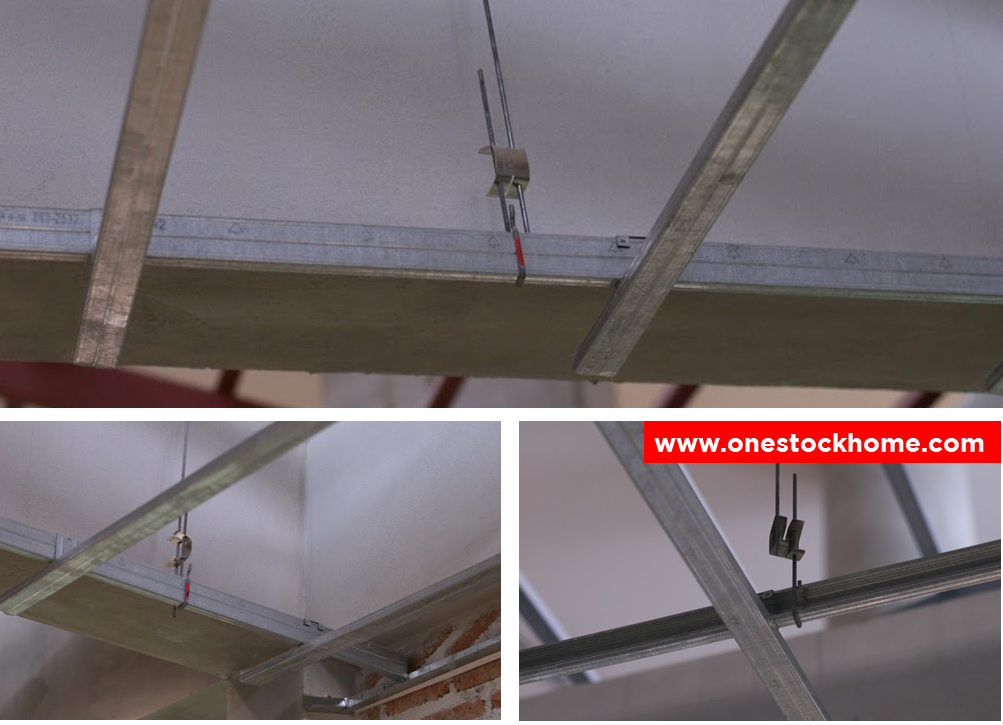

3. ยึดปลายลวดแขวนไว้กับท้องพื้นคอนกรีต หรือโครงสร้างหลักของอาคารด้วยพุกเหล็กและฉากยึดท้องพื้นให้แน่นเป็นตาราง 1.00x1.20ม. หรือ 1.20x1.20 ม.

โครงเคร่าโปรไลน์ ติดตั้งอย่างไร

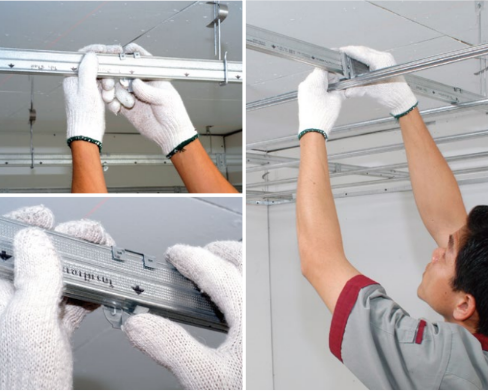

4. ล็อกโครงโปรซีลายน์ แนวตั้งเข้ากับขอของชุดปรับระดับที่หันสลับด้านกัน เมื่อต้องต่อโครง ให้ใช้ตัวต่อพิเศษ หรือตัวต่อแบบ เอช โดยไม่ให้รอยต่อของโครงแถวติดกันอยู่ตรงกัน แล้วปรับระดับให้ถูกต้องอย่างละเอียดอีกครั้ง (โดยที่โครงหลักตัวแรกสุดอยู่ห่างจากผนังไม่เกิน 15 ซม.)

โครงคร่าวโปรไลน์ โครงผนังฝ้าฉาบเรียบ ติดตั้งอย่างไร

5. ล็อกโครงโปร ซีลายน์ แนวนอนเข้าด้านล่างโครงแนวตั้งด้วยคลิปล็อกโปรให้โครงนอนแต่ละแถวห่างกัน 40 ซม. แล้วเช็คระดับอีกครั้งด้วยเอ็น และระดับน้ำ หรือเลเซอร์ (โดยที่คลิปล็อคควรหันสลับด้านกัน)

การติดตั้งโครงคร่าว โปรวอลล์

6. ติดยิปซั่มตราช้าง ขอบลาด เข้ากับโครงแนวนอน ด้วยสกรูยิปซั่ม ขนาด 25มม. โดยสกรูทุกระยะ 20 ซม. ที่บริเวณของแผ่น และ 30 มม. บริเวณกลางแผ่น

7. ฉาบรอยต่อของแผ่นทุกด้าน 3 เที่ยว ตามมาตรฐานของเอสซีจี ตราช้าง ด้วยปูนฉาบรอยต่อ เอสซีจี ตราช้าง อีซี่ พลาส 120 (Easy Plas 120) และผ้าเทปตราช้าง

ระบบยิปซั่ม โครงเคร่าผนัง ติดตั้งอย่างไร

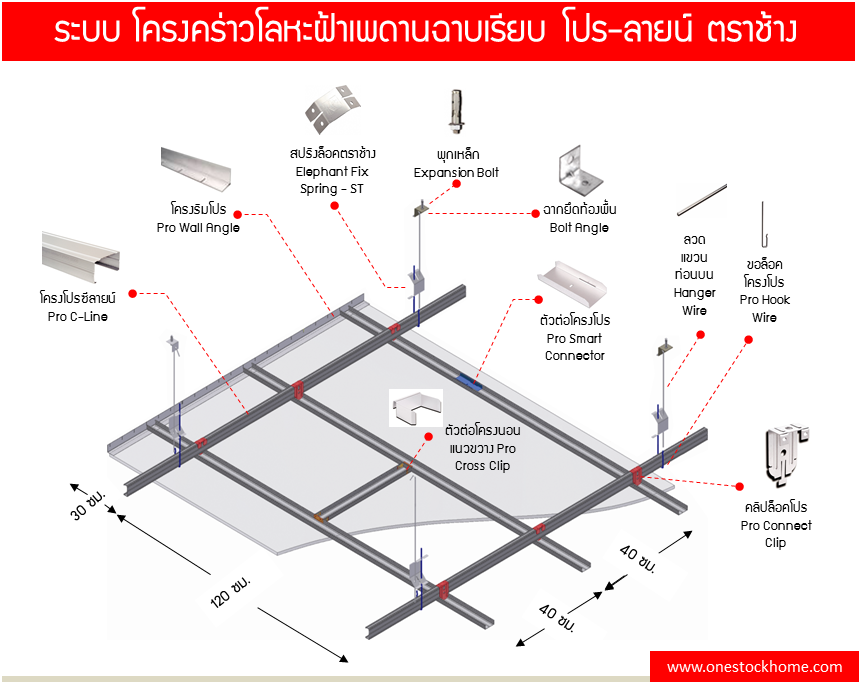

อุปกรณ์ประกอบระบบของ โปร ซีลายน์ ผ่านการออกแบบโดยผู้เชี่ยวชาญเพื่อให้สามารถประยุกต์ใช้งานได้กับการทำงานจริง เพื่อการรับน้ำหนักอย่างปลอดภัยมากขึ้น ช่องเปิด ZerveBOARD หลอดไฟ โคมไฟ การตัดมุมผ้าระดับ การติดตั้งเข้ากับตงไม้ และการใช้ร่วมกับระบบ วอลล์ ไลน์นิ่ง Wall Lining ดังนี้

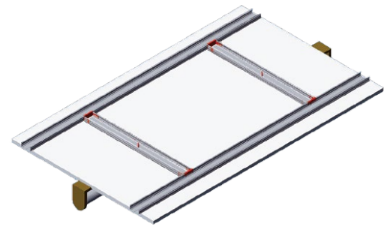

1. ตัวต่อโครงนอนแนวขวาง Pro Cross Clip

สามารถใช้ร่วมกับโครงนอนแนวขวางต่อเข้ากับโครงคร่าวโปรไลน์ตัวล่างในแนวตั้งฉาก เพื่อเพิ่มแนวโครงบนฝ้าเพดานในบริเวณที่ต้องการ ติดหลอดไฟ โคมไฟ หรือช่องเปิด ZerveBoard ได้โดยตัวต่อจะช่วยให้การถ่ายน้ำหนักมีการรองรับอย่างปลอดภัยมากขึ้น

อุปกรณ์โครงเคร่า ผนัง ยิปซั่ม อุปกรณ์โครงโปรไลน์ proline

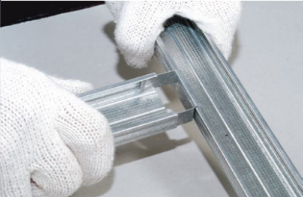

2. ตัวต่อโครงโปร Pro Smart Connector

นอกจากใช้เป็นตัวต่อโครงโปรซีลายน์ในแนวตรงแล้ว สามารถใช้ตัวต่อโครงโปรเป็นตัวต่อในการพับฉากและการขึ้นรูปโครงฝ้าระดับได้ทั้งกับโครงหลักและโครงนอน โดยการตัดปีกของตัวต่อ ในบริเวณที่มีการเจาะช่องไว้ก่อน Pre Punched ออก แล้วจึงดัด พับ ตัวต่อโครงให้ได้ฉาก ประกอบเข้ากับโครงคร่าวและยิงสกรู ยึดโครงคร่าว ตราช้าง เพื่อความแข็งแรง

การติดตั้งโครงเคร่าโปรลายน์ อุปกรณ์โครงเคร่าโปรไลน์ proline

3. คลิปล็อกโปร Pro Connect Clip

ในกรณีการติดตั้งโครงโปร ซีลายน์ เข้ากับตงไม้ แบบชั้นเดียว สามารถใช้คลิปล็อกโปรช่วยในการติดตั้งได้ โดยการยึดสกรูตัวแรกบนรูปวงรีของคลิปล็อกเข้ากับตงไม้ และเมื่อปรับระดับได้แล้ว จึงยึดสกรูอีกตัวเพื่อความแน่นหนา

คลิปล็อคโปร คลิปล็อกโปร pro connected clip ประโยชน์ คลิปล็อกโปร การใช้งาน

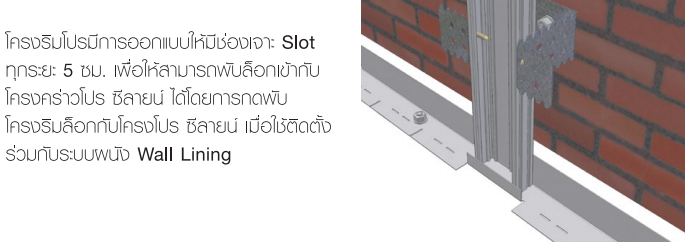

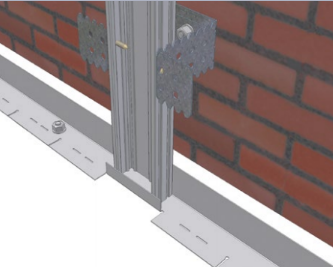

4. โครงริมโปร Pro Wall Angle

ครงริมโปรมีการออกแบบให้มช่องเจาะ Slot ทุกระยะ 5 ซม. เพื่อให้สามารถพับล็อกเข้ากับโครงคร่าวโปร ซีลายน์ ได้โดยการกดพับ โครงริมล็อกกับโครงโปร ซีลายน์ เมื่อใช้ติดตั้งร่วมกับระบบผนัง Wall Lining

โครงริมโปร การใช้งาน โครงริมโปร ติดตั้งอย่างไร
